Trampilla push pull sin tirador: techo y pared

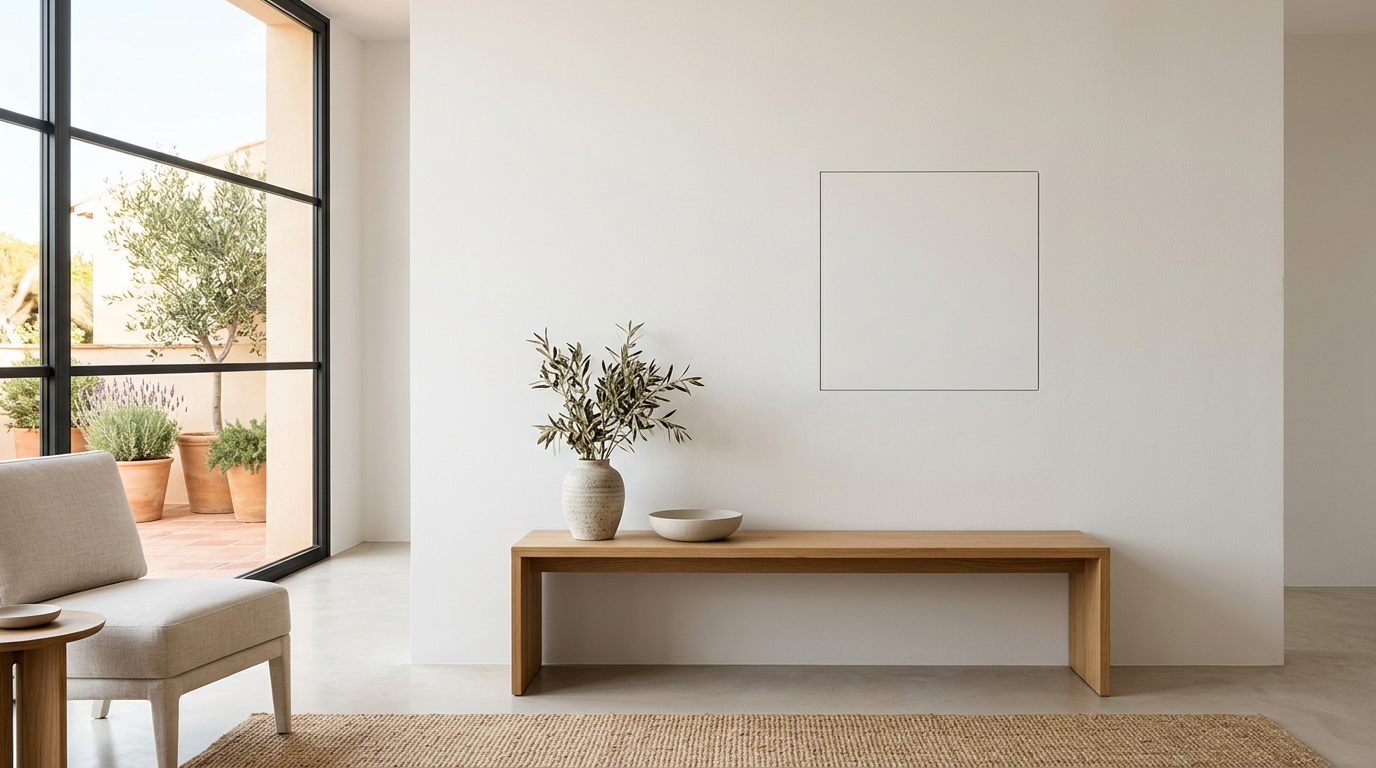

Una arquitecta de interiores con estudio en Barcelona presenta al cliente la reforma de un atico premium en el barrio de Sant Gervasi. El proyecto exige acabados continuos sin interrupciones visuales: paredes de pladur pintadas en mate blanco, falso techo con junta perdida, suelos de microcemento. Cada elemento tecnico (cuadro electrico, llave de paso, registro de climatizacion) debe permanecer visible solo cuando hace falta. La solucion es la trampilla push-pull sin tirador, un sistema de apertura por presion manual que mantiene el panel enrasado y oculto bajo el acabado de la pared o del techo.
La trampilla push-pull (tambien llamada push-to-open o push-pull magnetic) sustituye el tirador visible por un mecanismo interno que combina imanes de neodimio con un muelle de empuje calibrado. Al presionar el panel, el sistema libera el cierre y desplaza el panel hacia el exterior 8-15 mm; el usuario puede entonces tirar o terminar de abrir el panel sin pomo. Esta guía explica el mecanismo (iman + muelle + clip), la diferencia entre montaje en techo (vertical) y en pared (horizontal), la fuerza magnetica recomendada (30N+), la vida util (50.000 ciclos), la comparativa con cierre de clic tradicional y los criterios de especificacion para B2B y para reforma residencial premium.
El mecanismo push-pull: como funciona por dentro
Imanes de neodimio (Nd-Fe-B)
El corazon del sistema push-pull es un iman permanente de neodimio (Nd2Fe14B) de la clase N35-N52. La clase N indica la maximum energy product (BHmax) en MGOe. Para una trampilla 60×60 estandar, los rangos habituales son:
- Iman N35: fuerza de adherencia 18-22 N por unidad.
- Iman N40: fuerza de adherencia 24-28 N por unidad.
- Iman N42: fuerza de adherencia 28-32 N por unidad.
- Iman N52: fuerza de adherencia 38-45 N por unidad.
Para un panel ligero de pladur 12,5 mm (peso 5-7 kg con marco), el sistema necesita una fuerza minima de 30 N distribuida en 2 o 4 puntos. Para panel metalico 60×60 (peso 7-12 kg), suba a 45-60 N distribuidos en 4 puntos.
El muelle de empuje calibrado
El segundo componente es el muelle de empuje (push-out spring). Al presionar el panel hacia el interior 4-6 mm, el muelle se comprime y, al soltar, libera la energia desplazando el panel hacia el exterior 8-15 mm, lo suficiente para que el usuario pueda terminar de abrirlo a mano.
La calibracion del muelle es critica: si es muy debil, el panel no sale; si es muy fuerte, el panel salta con golpe seco y daña la pintura del acabado. Los muelles habituales tienen fuerza de empuje 8-15 N con recorrido 8-15 mm.
El clip de retencion en posicion cerrada
El tercer componente es el clip de retencion que mantiene el panel cerrado bajo carga del muelle de empuje. El clip puede ser:
- Tipo magnetico: el iman vence al muelle hasta que la presion manual rompe la adherencia.
- Tipo mecanico push-push: el primer click bloquea, el segundo click libera.
- Tipo hibrido: iman + tope mecanico para evitar holguras de panel pesado.
Para techo (gravedad ayuda al muelle) la configuracion hibrida es la mas estable.
Montaje en techo (vertical) frente a montaje en pared (horizontal)
Techo: gravedad colabora con el muelle
En montaje en techo, la gravedad del panel actua a favor del muelle de empuje. Una vez liberado el iman, el panel baja por su propio peso si la articulacion lo permite, o queda descolgado en posicion abierta sostenido por bisagra calibrada con freno.
Especificaciones recomendadas para techo:
- Iman N40 minimo con fuerza neta 30-40 N.
- Muelle de empuje 8-10 N (gravedad aporta el resto).
- Bisagra con freno hidraulico o de muelle de retorno controlado.
- Tope mecanico para evitar cierre brusco por vibracion.
Pared: el sistema lucha contra gravedad nula
En montaje vertical en pared, la gravedad no ayuda ni perjudica. El sistema depende exclusivamente del muelle de empuje.
Especificaciones recomendadas para pared:
- Iman N42 con fuerza neta 35-45 N para mantener el panel cerrado bajo vibracion.
- Muelle de empuje 12-15 N para garantizar salida limpia 10-15 mm.
- Sistema push-push hibrido para retener panel pesado sin bisagra de freno.
- Junta perimetral fina para absorber tolerancias de obra (0,5-1,5 mm).
Push-pull frente a cierre de click: comparativa tecnica
Cierre de click tradicional
El cierre de click (Druckverschluss) es un sistema mecanico de retencion por bola con muelle. La apertura requiere traccion manual directa sobre el borde del panel. Ventajas:
- Coste bajo (3-8 EUR por unidad).
- Tolerancia a desalineacion (10-15 mm).
- Sin componentes electronicos ni magneticos.
Inconvenientes:
- Requiere borde visible o ranura para el dedo.
- Vida util 20.000-30.000 ciclos antes de aflojarse.
- Sensible a golpe lateral en marco.
Push-pull magnetico
El push-pull magnetico elimina la necesidad de borde visible. Ventajas:
- Acabado totalmente enrasado, sin ranura visible.
- Vida util 50.000 ciclos sin perdida de fuerza magnetica (degradacion <1 %/ano para N40+).
- Apertura limpia con un solo gesto.
Inconvenientes:
- Coste medio-alto (18-45 EUR por sistema completo).
- Requiere precision de montaje (tolerancia <2 mm).
- Iman pierde 8-10 % de fuerza por debajo de -40 °C (no aplica en interior).
Tabla comparativa
| Parametro | Cierre click | Push-pull magnetico |
|---|---|---|
| Coste sistema | 3-8 EUR | 18-45 EUR |
| Vida util | 20-30 mil ciclos | 50 mil ciclos |
| Acabado enrasado | No (borde visible) | Si (totalmente oculto) |
| Tolerancia montaje | 10-15 mm | <2 mm |
| Mantenimiento | Aflojado periodico | Sin mantenimiento |
| Apto B2B oficina | Si | Si premium |
| Apto reforma residencial premium | No (visible) | Si |
| Apto exterior <-40 °C | Si | No (perdida de adherencia) |
Casos de uso B2B y residencial premium
Reforma residencial premium
En vivienda de gama alta (Madrid Salamanca, Barcelona Sant Gervasi, San Sebastian zona romantica), la trampilla push-pull es la opcion estandar para:
- Cuadro electrico oculto en pared del salon.
- Registro de climatizacion enrasado en techo del dormitorio.
- Llave de paso de gas detras de armario.
- Acceso a deposito de tratamiento de aguas en techo de bano.
El cliente final exige acabado liso continuo. La trampilla push-pull es la unica opcion compatible.
Hostelería de diseño
En hoteles boutique 4-5 estrellas con interiorismo de autor, el push-pull permite ocultar:
- Mando de control de iluminacion KNX en pared.
- Termostato Vaillant ecoTEC en pared del lobby.
- Registro de bandeja de condensados de fancoil en techo de habitacion.
- Acceso a detector de incendios en techo de zona comun.
Oficinas premium A grade
En oficinas A grade tipo Castellana 81 (Madrid) o Diagonal 211 (Barcelona), el push-pull integra:
- Cuadro electrico de planta en pared de pasillo.
- Registro de bus KNX en pared de sala de juntas.
- Acceso a sensor de presencia DALI en techo modular.
Espacios museisticos y galerias
Las galerias de arte y los museos privados (Fundacio Joan Miro Barcelona, Museo Sorolla Madrid) usan trampilla push-pull para ocultar la iluminacion museografica de muselina dirigible.
Vida util y mantenimiento de los imanes de neodimio
Degradacion temporal
El iman de neodimio pierde <1 % de su fuerza por año en interior con temperatura estable 18-26 °C. Para vida util de 50.000 ciclos en oficina (apertura semanal), la perdida total es <8 %.
La degradacion acelerada se da en:
- Temperatura >80 °C (perdida 5-15 % por exposicion).
- Temperatura <-40 °C (perdida 8-10 % reversible al recuperar temperatura).
- Humedad >85 % HR sostenida (corrosion del recubrimiento de niquel).
Para interior residencial y terciario estandar, la vida util efectiva supera 20 años.
Recubrimiento anticorrosion
El iman de neodimio se fabrica con recubrimiento de niquel-cobre-niquel (Ni-Cu-Ni) estandar. En ambientes humedos (baños, cocinas, sotanos) el recubrimiento debe escalarse a:
- Niquel + epoxi para humedad media (60-85 % HR).
- Niquel + zinc para zonas costeras (Bilbao, Vigo, Alicante) con cloruros.
Especificacion tecnica recomendada por uso
| Uso | Iman | Fuerza neta | Muelle | Vida util |
|---|---|---|---|---|
| Pared dormitorio residencial | N40 | 30 N | 10 N | 50 mil ciclos |
| Pared salon vivienda premium | N42 | 35 N | 12 N | 50 mil ciclos |
| Techo bano residencial | N42 + Ni-Cu-Ni epoxi | 35 N | 8 N | 30 mil ciclos |
| Pared oficina premium A grade | N42 | 40 N | 12 N | 50 mil ciclos |
| Techo modular sala juntas | N40 hibrido | 35 N | 10 N | 50 mil ciclos |
| Pared hotel boutique | N42 hibrido | 40 N | 12 N | 50 mil ciclos |
| Pared galeria museo | N42 hibrido | 40 N | 12 N | 100 mil ciclos |
Instalacion: la regla de la precision
El push-pull no admite tolerancias generosas. La instalacion exige:
- Replanteo a laser con precision <1 mm.
- Sustrato de pladur con perfil reforzado en marco.
- Junta perimetral fina absorbedora de tolerancias.
- Verificacion de fuerza de retencion con dinamometro: minimo 30 N para pared, 25 N para techo.
- Calibracion final del muelle de empuje al primer ciclo.
Una desalineacion de 3 mm anula el sistema: el iman no contacta a su par metalico y el panel queda colgado o abierto.
Errores frecuentes en obra
- Especificar N35 cuando el uso exige N42: el panel cede al primer mes de uso por vibracion estructural.
- No calibrar el muelle de empuje: el panel salta con golpe o no sale del cierre.
- Olvidar la junta perimetral: la holgura entre panel y marco hace ruido sordo al cierre.
- Instalar push-pull en exterior expuesto a frio extremo: perdida de fuerza magnetica >10 %.
- Combinar iman estandar Ni-Cu-Ni con humedad sostenida 85 % HR: corrosion del recubrimiento en 18-24 meses.
Costes indicativos (precios netos 2026)
| Producto | Precio neto EUR |
|---|---|
| Sistema push-pull magnetico N40 estandar | 18-28 EUR |
| Sistema push-pull magnetico N42 premium hibrido | 32-45 EUR |
| Sistema push-pull mecatronico con sensor | 75-120 EUR |
| Trampilla pladur 60×60 con push-pull integrado | 95-145 EUR |
| Trampilla metalica 60×60 con push-pull integrado | 145-215 EUR |
