Trampilla Cortafuegos Hotel: Guía CTE DB-SI ERP
Intro (lead, ~180 palabras)
Un hotel de tres estrellas en Madrid recibió en 2024 una sanción de 18.000 € por la inspección de bomberos. ¿La causa? Doce trampillas de registro en pasillos de habitaciones sin marcado EI y sin documentación UNE 23727. La sectorización contra incendios estaba comprometida y la dirección tuvo que cerrar dos plantas durante 41 días para reformar.
Esta guía técnica explica cómo seleccionar trampillas cortafuegos para hoteles cumpliendo el Código Técnico de la Edificación (CTE DB-SI), la UNE 23727 y los requisitos del uso ERP (Establecimiento de Pública Concurrencia). Está dirigida a cadenas hoteleras, arquitectos PCI, jefes de mantenimiento e ingenieros responsables de la seguridad contra incendios.
Se cubren las clases de resistencia EI30, EI60 y EI90, la sectorización de zonas (pública, habitaciones, lavandería, cocina, sala de calderas), las pruebas de fuego según UNE-EN 1366, las inspecciones periódicas obligatorias (cada cinco años) y el mantenimiento anual. También se incluyen referencias a cadenas hoteleras españolas que ya operan bajo este modelo de cumplimiento.
H2.1 Marco normativo: CTE DB-SI, UNE 23727 y uso ERP en hoteles
H3 — Clasificación del hotel como uso ERP
Un hotel de cualquier categoría (de 1 a 5 estrellas, hostales, paradores y aparthoteles) se clasifica como Establecimiento de Pública Concurrencia (ERP) según el CTE DB-SI. Esto implica:
- Sectorización de incendios obligatoria conforme a SI 1.
- Recorridos de evacuación dimensionados según SI 3 (longitud máxima 35 m hasta salida de planta).
- Compartimentación de la zona de habitaciones con EI60 mínimo.
- Compartimentación de salas de riesgo especial (calderas > 70 kW, lavandería > 20 m², cocina > 50 kW) con EI120 o EI180 según potencia.
H3 — UNE 23727 y la prueba de fuego de trampillas
La norma UNE 23727 establece los ensayos de comportamiento al fuego de elementos de construcción, incluidas las trampillas de registro. El ensayo se realiza en horno con curva normalizada (UNE-EN 1363-1) y mide:
- Estabilidad (R): minutos durante los que la trampilla mantiene su función portante.
- Integridad (E): minutos durante los que evita el paso de llamas y gases calientes.
- Aislamiento (I): minutos durante los que la cara no expuesta no supera 140 ºC de media (ni 180 ºC en punto).
Una trampilla EI60 garantiza integridad y aislamiento durante 60 minutos según UNE-EN 13501-2. Es la clase mínima exigible en compartimentación entre habitaciones de hotel y pasillo de evacuación.
H3 — Sectorización obligatoria
La superficie máxima del sector según CTE DB-SI 1:
- Zona de habitaciones: 2.500 m² por sector.
- Zona pública (recepción, restaurante, salones): 2.500 m² por sector.
- Aparcamiento: 10.000 m².
- Riesgo especial alto (sala de calderas grande): sector independiente con EI180.
Cada trampilla de registro situada en pared o techo que delimite uno de estos sectores debe tener clase EI igual o superior a la del cerramiento atravesado.
H2.2 Selección de trampilla cortafuegos por zona del hotel
| Zona del hotel | Cerramiento | Trampilla recomendada | Clase EI |
|---|---|---|---|
| Pasillo habitaciones | EI60 | Fire-Star SW Softline EI60 | EI60 |
| Caja escalera protegida | EI90 (>14 m) | UniSpace 60/90 | EI90 |
| Patinillo técnico vertical | EI60-EI90 | Fire-Star conductos EI30/60 | EI60 |
| Sala de calderas (>70 kW) | EI180 | Solicitar consulta técnica | EI120-180 |
| Lavandería industrial | EI120 | UniSpace 60/90 (acumulado) | EI90+ |
| Cocina (>50 kW) | EI120 | Solicitar consulta técnica | EI120 |
| Falso techo zona pública | EI60 | Alustar EI30/EI60 | EI60 |

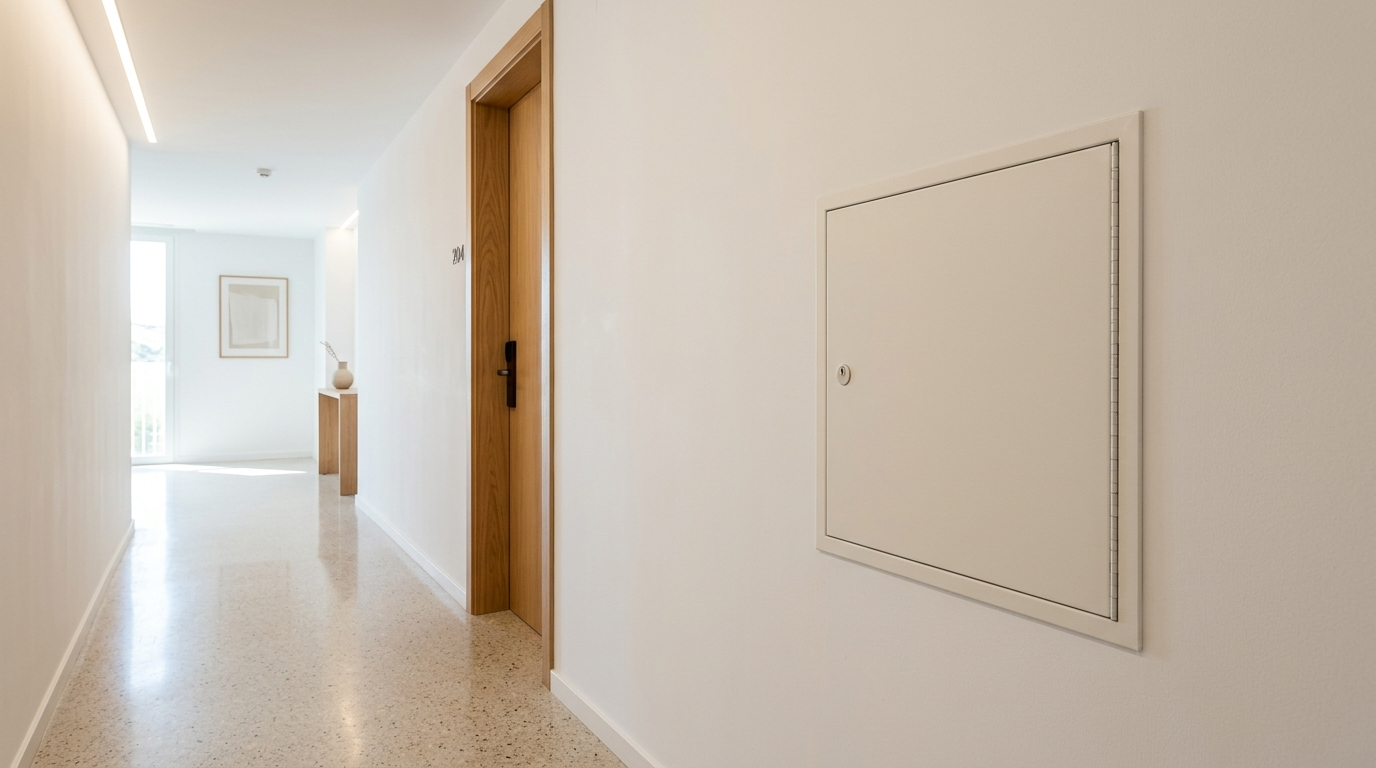

H3 — Caso típico: trampilla en pasillo de habitaciones
En una cadena hotelera de 4 estrellas (referencia anonimizada similar a la operativa de NH, Meliá o Iberostar), la sectorización del pasillo de habitaciones se realiza con tabique pladur 100/600 (Knauf España o Pladur Saint-Gobain) con resistencia EI60. Las trampillas de registro instaladas para acceso a fan-coils, splits y baterías de fontanería deben tener:
- Clase EI60 certificada según UNE-EN 13501-2.
- Marcado CE conforme al Reglamento (UE) 305/2011.
- Junta intumescente perimetral homologada.
- Cierre automático con muelle o cierrapuertas integrado.
- Dimensión recomendada: 300 x 300 mm o 400 x 400 mm.
H3 — Caso típico: trampilla en patinillo técnico
Los patinillos verticales que atraviesan varias plantas del hotel concentran instalaciones críticas (saneamiento, ACS, climatización, electricidad). La normativa exige compartimentación EI60 mínimo entre plantas. Las trampillas Fire-Star EI30/60 con cerradura de cuadradillo son la opción más utilizada por mantenimiento, ya que permiten acceso restringido al personal técnico.
H2.3 Documentación y trazabilidad para inspección
Una trampilla cortafuegos en hotel sin documentación es una trampilla no cumplida, independientemente de su calidad real. La inspección periódica (cada 5 años según ITC AEM exigencia autonómica) y la inspección final de obra exigen:
H3 — Documentos obligatorios por unidad
- Declaración de Prestaciones (DoP) conforme al Reglamento (UE) 305/2011, con código único y enlace al ensayo UNE-EN 13501-2.
- Marcado CE visible en la trampilla (etiqueta indeleble en el marco interior).
- Certificado de ensayo en laboratorio notificado europeo (Applus+, AFITI, Tecnalia, Eurofins).
- Ficha técnica con dimensiones, peso (kg/m²) y curva del ensayo UNE-EN 1366.
- Instrucciones de montaje firmadas por el fabricante.
H3 — Libro de mantenimiento (12 meses)
El responsable PCI del hotel debe llevar un libro de mantenimiento en el que se registre la revisión anual de cada trampilla cortafuegos:
- Estado de la junta intumescente (sin grietas, sin pintura encima).
- Cierre automático funcional (apertura ≤ 30 N, cierre completo en ≤ 5 segundos).
- Marco sin deformaciones por golpes o humedad.
- Marcado CE legible.
H2.4 Sectorización avanzada: escaleras, conductos y salas de riesgo
H3 — Caja de escalera protegida
Las escaleras protegidas (uso obligatorio en hoteles > 14 m de altura de evacuación) son sector independiente con EI120 en cerramientos y EI60 en puertas de acceso. Las trampillas de registro en el techo de la caja (acceso a casetón de ascensor, ventilación forzada) deben ser EI90 mínimo. UniSpace 60/90 es la referencia técnica habitual.
H3 — Conductos técnicos verticales
Los patinillos que conducen instalaciones entre plantas son uno de los puntos más críticos de propagación vertical del fuego. La compartimentación EI60 entre plantas exige trampillas EI60 con cerradura de cuadradillo, que limita el acceso al personal con herramienta cuadradillo 8 mm. Fire-Star conductos EI30/60 cumple ese estándar.
H3 — Salas de riesgo especial
- Sala de calderas (potencia útil > 70 kW): EI120 si potencia ≤ 200 kW; EI180 si > 200 kW.
- Lavandería con superficie > 20 m² o potencia > 30 kW: EI90.
- Cocina de hotel con potencia instalada > 50 kW (típico en hotel > 50 habitaciones): EI120 entre cocina y zona pública.
Para clase EI120 o superior, se recomienda solicitar consulta técnica con fichas específicas y posibles configuraciones de doble trampilla acumulada.
H2.5 Inspección periódica y mantenimiento anual
H3 — Inspección quinquenal
Cada cinco años el hotel debe pasar una inspección oficial del sistema PCI (Real Decreto 513/2017, art. 22). El inspector verifica:
- Continuidad sectorial: ninguna penetración (tubería, conducto, cable) sin sellado EI igual a la pared atravesada.
- Trampillas: marcado CE, DoP archivada, junta intumescente intacta, cierre automático operativo.
- Libro de mantenimiento: actas anuales firmadas por empresa mantenedora autorizada.
Las sanciones por incumplimiento varían según la Comunidad Autónoma. En Madrid, Barcelona, Valencia, Sevilla, Bilbao y Málaga las multas oscilan entre 1.500 € y 60.000 € por establecimiento, y la inspección puede ordenar el cierre cautelar hasta subsanación.
H3 — Mantenimiento anual de trampillas cortafuegos
El mantenimiento anual (12 meses) lo realiza una empresa mantenedora autorizada por la Comunidad Autónoma. Las operaciones por trampilla:
- Inspección visual: marco sin deformaciones, junta intumescente sin grietas.
- Verificación de cierre automático: muelle calibrado, cierre completo en ≤ 5 segundos.
- Limpieza de junta intumescente (paño seco, sin disolventes).
- Sustitución de junta si presenta endurecimiento, grietas o pintura adherida.
- Registro firmado en libro de mantenimiento.
H2.6 Preguntas frecuentes
H3 — ¿Qué clase EI necesita una trampilla en pasillo de habitaciones de hotel?
La clase mínima exigible es EI60. El pasillo de evacuación en hotel ERP delimita la zona de habitaciones del recorrido de salida, por lo que el cerramiento tiene EI60 según CTE DB-SI 1. Cualquier trampilla que perfore ese cerramiento debe igualar o superar esa clase. Para escaleras protegidas y patinillos verticales que atraviesan varias plantas, la clase salta a EI90.
H3 — ¿Cuánto cuesta una trampilla cortafuegos EI60 instalada en hotel?
El precio orientativo en España, junio 2026, de una trampilla EI60 de 400 x 400 mm en pladur, con marcado CE y DoP, oscila entre 145 € y 280 € por unidad sin IVA. La instalación profesional (replanteo, corte de pladur, fijación, sellado perimetral, pintura) añade entre 35 € y 60 € por unidad. Un hotel de 80 habitaciones suele requerir entre 25 y 40 trampillas EI60 en pasillos y patinillos.
H3 — ¿Quién firma la documentación cortafuegos de un hotel?
La documentación PCI del hotel (memoria PCI, planos de sectorización, DoP de cada trampilla) la firma el proyectista (arquitecto o ingeniero competente colegiado). El mantenimiento posterior lo registra el responsable PCI del hotel y la empresa mantenedora autorizada. Ante una sanción, el responsable legal es el titular de la actividad hotelera.
H3 — ¿Es obligatorio el marcado CE en trampilla cortafuegos?
Sí. El Reglamento (UE) 305/2011 obliga al marcado CE de todos los productos de construcción comercializados en la UE, incluidas las trampillas cortafuegos. La trampilla debe llevar etiqueta indeleble con el código del organismo notificado, la clase EI declarada y la referencia al ensayo UNE-EN 13501-2. Una trampilla sin marcado CE no puede instalarse en un edificio ERP.
H3 — ¿Cuántas trampillas cortafuegos necesita un hotel de 80 habitaciones?
Un hotel medio de 4 estrellas con 80 habitaciones y 5 plantas requiere normalmente entre 25 y 40 trampillas cortafuegos: una por habitación en el pasillo (acceso a fan-coil), entre 4 y 8 por planta en patinillos verticales, y entre 2 y 5 en zona pública, lavandería, calderas y techos técnicos. Para un cálculo exacto, se aconseja remitir el plano PCI a un técnico cualificado y solicitar presupuesto unitario.
