Trampilla pladur para inodoro suspendido: instalación

El inodoro suspendido se ha consolidado como solución dominante en reformas de baños en Madrid, Barcelona, Valencia, Sevilla, Bilbao y Málaga. Estética, facilidad de limpieza y mayor sensación de amplitud explican el cambio frente al WC tradicional al suelo. Pero detrás del aparente vacío hay un bastidor metálico anclado al forjado, una cisterna empotrada y una red de bajantes y conexiones que tarde o temprano exigen mantenimiento. Sin un registro accesible, cualquier fuga obliga a romper la placa de yeso laminado y rehacer el tabique completo.

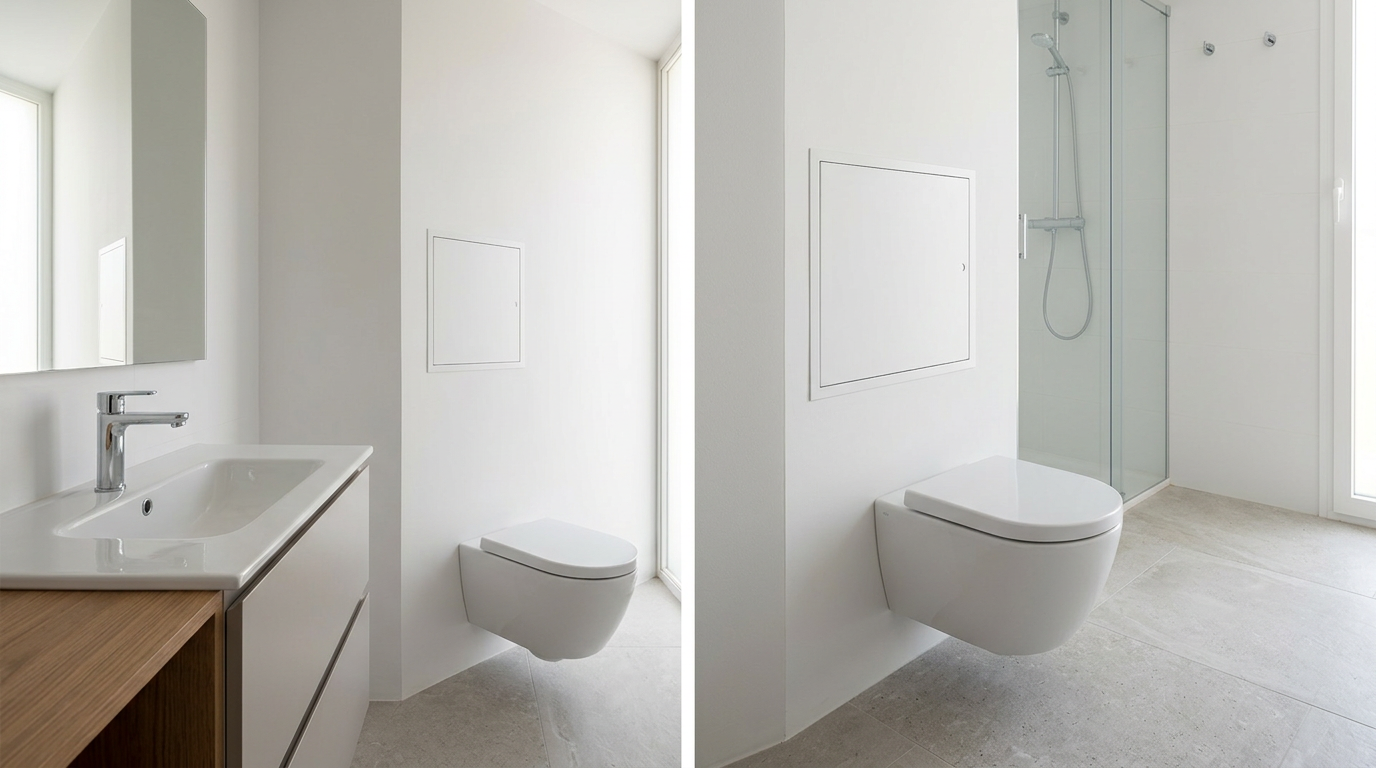

La solución pasa por instalar una trampilla de registro en la pared de pladur que oculta el bastidor. Esta guía explica cómo dimensionar el hueco, qué tipo de placa de yeso laminado debe usar, cómo se integra con bastidores Geberit Duofix, Roca Inspira o Viega Eco Plus, y qué normas CTE deben cumplir las uniones. El destinatario es el reformista profesional, el instalador de sanitarios y el usuario DIY avanzado que aborda una renovación completa.

Anatomía del WC suspendido y el bastidor empotrado

Un inodoro suspendido se compone de tres elementos visibles y tres elementos ocultos. Conocerlos antes de empezar a planificar la trampilla evita errores dimensionales.

Elementos visibles: la taza cerámica, la placa pulsadora (con accionamiento neumático o mecánico) y, opcionalmente, una repisa de pladur en el remate superior del tabique.

Elementos ocultos: el bastidor metálico (un marco de acero galvanizado o aluminio con varillas roscadas y soporte regulable), la cisterna empotrada (capacidad 6-9 L según norma de eficiencia hídrica) y el conjunto de derivaciones (toma de agua fría, salida vertical o trasera para el desagüe DN90 o DN110).

Las tres marcas dominantes en el mercado español son Geberit (modelos Duofix y Sigma), Roca (gama Inspira In-Wall) y Viega (Eco Plus y Steptec). Catalano y otras marcas premium también están presentes, pero el grueso de las reformas residenciales y del canal hotelero usa Geberit o Roca. La trampilla debe respetar la geometría del bastidor: el hueco mínimo recomendado para acceso a la cisterna es de 300×300 mm; si necesita acceder también a la llave de corte y al sifón, conviene subir a 400×400 mm.

Marco normativo: DB-HS, DB-HR y UNE-EN 12056-1

Los baños con WC suspendido están sometidos a tres bloques normativos del CTE:

• CTE DB-HS — Salubridad. Capítulo HS-3 (Calidad del aire interior) y HS-4 (Suministro de agua) afectan a la trampilla porque permite acceso a registros de saneamiento y a la llave de corte. La pieza debe permitir cerrar el suministro sin demoler.
• CTE DB-HR — Protección frente al ruido. El bastidor empotrado emite ruido de llenado de cisterna y descarga; el aislamiento del tabique se compromete si la trampilla no incorpora junta acústica. El valor de referencia recomendado para el tabique completo es 35-40 dB en viviendas, según uso colindante.
• UNE-EN 12056-1 — Sistemas de evacuación gravitacional dentro de edificios. Regula el diseño del bajante DN90/DN110 y la conexión a la red horizontal de saneamiento.

Además, el revestimiento del tabique debe cumplir UNE 102023 (placas de yeso laminado), normalmente con placa hidrofugada (color verde, 12,5 o 15 mm) si el local es húmedo. La placa estándar (color blanco) no se acepta como acabado interior de baño en obra nueva.

Pladur 12,5 mm, 15 mm o hidrofugado: cuál usar

La elección del espesor de placa influye en el peso, el aislamiento y la durabilidad del tabique. Tres opciones cubren la mayoría de los casos:

Placa de 12,5 mm estándar (blanca). Solo válida en zonas secas del baño (frente al lavabo, fuera del salpicado directo). No se recomienda como revestimiento del trasdosado del bastidor si la humedad relativa supera el 60% durante periodos prolongados.

Placa hidrofugada de 12,5 mm (verde). Es la opción habitual para todo el cerramiento del bastidor y zonas próximas al inodoro. Cumple UNE 102023 con resistencia mejorada a la absorción de agua. Marcas: Pladur HD, Knauf España H1, ambas equivalentes en prestaciones.

Placa hidrofugada de 15 mm. Recomendable si el tabique soporta cargas adicionales (estantes empotrados, accesorios anclados) o si el proyecto exige aislamiento acústico reforzado. Una placa más gruesa mejora la atenuación al ruido aéreo en aproximadamente 2-3 dB respecto a la de 12,5 mm.

Para el marco de la trampilla en sí, la hoja puede llevar la misma placa que el tabique, de modo que el acabado quede continuo tras la pintura. Es el caso de los modelos Eco-Star para placa de yeso (cierre de cuadradillo o de click), donde el marco queda enrasado y la hoja se rellena con un trozo del mismo material que el resto de la pared.

Posicionamiento del hueco: cota, replanteo y conflictos

El hueco de la trampilla no se decide por estética sino por la posición de los elementos a registrar. Tres reglas prácticas:

Primero, el centro del hueco debe coincidir con la cisterna empotrada y la llave de corte. La cota habitual sitúa el borde inferior de la trampilla a 1,00 m del suelo terminado y el borde superior a 1,30-1,40 m, dejando espacio bajo la placa pulsadora.

Segundo, evite cruzar con perfiles verticales del bastidor. La estructura del Geberit Duofix o del Roca Inspira incluye montantes que no se pueden cortar; replantee el hueco entre montantes, no encima.

Tercero, contemple el espacio para la herramienta de mantenimiento. Una llave de corte requiere unos 100 mm de margen para girar; una bomba de extracción puntual de obturaciones puede necesitar más. Si el bastidor incluye toma de agua caliente (lavabo en pared compartida), tenga en cuenta su accesibilidad.

Pasos para la instalación

La instalación de la trampilla pladur sobre tabique con WC suspendido sigue una secuencia estándar:

1. Replanteo. Marque el hueco con cinta de papel sobre la placa, comprobando que la cota respeta la cisterna y la llave de corte. Confirme que no se solapa con montantes verticales del bastidor.

1. Corte de la placa. Use un cúter afilado o una sierra de calar con hoja para placa de yeso. El corte limpio reduce la necesidad de masillado posterior.

1. Colocación del marco. Apoye el marco en el hueco, ajustando la planicidad. Los modelos enrasados (tipo Eco-Star) requieren atornillado al armazón del trasdosado; en tabiques de doble placa puede ser necesario reforzar con perfiles auxiliares.

1. Masillado y acabado. Cubra la unión marco-placa con cinta de papel y pasta de juntas, en dos manos. Tras el secado (24 horas), lije y aplique imprimación específica para pladur antes de pintar.

1. Montaje de la hoja. Inserte la placa en la hoja registrable (modelo Eco-Star) o ajuste la junta perimetral. Compruebe el cierre: cuadradillo con llave 8 mm en hoteles y comunidades, click magnético en viviendas para mayor comodidad.

El tiempo estimado para un instalador experimentado es de 60-90 minutos, sin contar el secado de la masilla.

DIY frente a profesional: criterios de decisión

La instalación de la trampilla en sí está al alcance del usuario DIY con experiencia en placa de yeso laminado. Cortar, atornillar, masillar y pintar son tareas asumibles. Sin embargo, hay tres situaciones donde conviene recurrir a profesional:

El bastidor del WC suspendido no está instalado. Anclar un bastidor al forjado, conectar la salida de evacuación y nivelar la cisterna son operaciones que afectan a la red de saneamiento del edificio. Un error de nivel provoca atascos recurrentes que la trampilla no resuelve.

El tabique tiene exigencia DB-HR específica. Reformas en edificios protegidos, hoteles o consultas médicas exigen aislamiento acústico documentado. El instalador profesional aporta la trazabilidad de placa, junta y trampilla con DoP correspondiente.

El recorrido del bajante atraviesa una sectorización DB-SI. En reformas integrales con paso de saneamiento entre sectores contra incendios, la trampilla debe certificarse al mismo nivel EI que el sector. Esto exige un modelo con DoP UNE-EN 1634-1 y un montaje profesional con compromiso de garantía.

Costes orientativos: una trampilla de pladur para WC suspendido cuesta entre 35 € y 110 € según prestaciones (cuadradillo, click, certificación EI). La mano de obra del instalador para abrir hueco, colocar trampilla y rematar oscila entre 90 € y 150 €. El conjunto, sin contar el bastidor ni la taza, ronda 200-300 € en reformas estándar.

Preguntas frecuentes

¿Es obligatorio instalar una trampilla de registro junto al inodoro suspendido? No es obligatorio por norma, pero sí muy recomendable y exigido por la garantía de muchos fabricantes de bastidores como Geberit, Roca o Viega. Sin trampilla, cualquier intervención en la cisterna, la llave de corte o el sifón obliga a romper la placa de yeso laminado. La inversión inicial se amortiza en la primera incidencia.

¿Qué placa de yeso laminado debo usar en el tabique del WC suspendido? Debe usar placa hidrofugada (color verde, marcado H1 según UNE 102023). El espesor habitual es 12,5 mm en doble placa; 15 mm si el proyecto exige aislamiento acústico reforzado o si el tabique soporta cargas adicionales. Pladur HD y Knauf España H1 son las opciones más usadas en obra.

¿Qué tamaño de trampilla necesito para acceder a la cisterna? El hueco mínimo recomendado es 300×300 mm si solo necesita acceder al mecanismo de la cisterna. Si quiere registrar también la llave de corte y el sifón, suba a 400×400 mm o 500×500 mm. Compruebe en la ficha técnica del bastidor (Geberit Duofix, Roca Inspira, Viega Eco Plus) la zona de mantenimiento recomendada.

¿Una trampilla en pladur cumple con el CTE DB-HR? Una trampilla con junta acústica perimetral declarada y placa hidrofugada de 15 mm en la hoja contribuye al cumplimiento del DB-HR. El valor de referencia para tabiques entre baños y zonas habitables ronda los 35-40 dB de aislamiento acústico. Verifique siempre la DoP del fabricante de la trampilla para confirmar el índice Rw.

¿Dónde comprar una trampilla pladur para WC suspendido en España? Compre a través de canales especializados que certifiquen la conformidad UNE 102023 de la placa y la DoP de la trampilla. Confirme el plazo de entrega (48 horas a 5 días para stock comercial) y el rango de precio según prestaciones: 35-110 € para modelos estándar, hasta 160 € si necesita certificación EI30.
