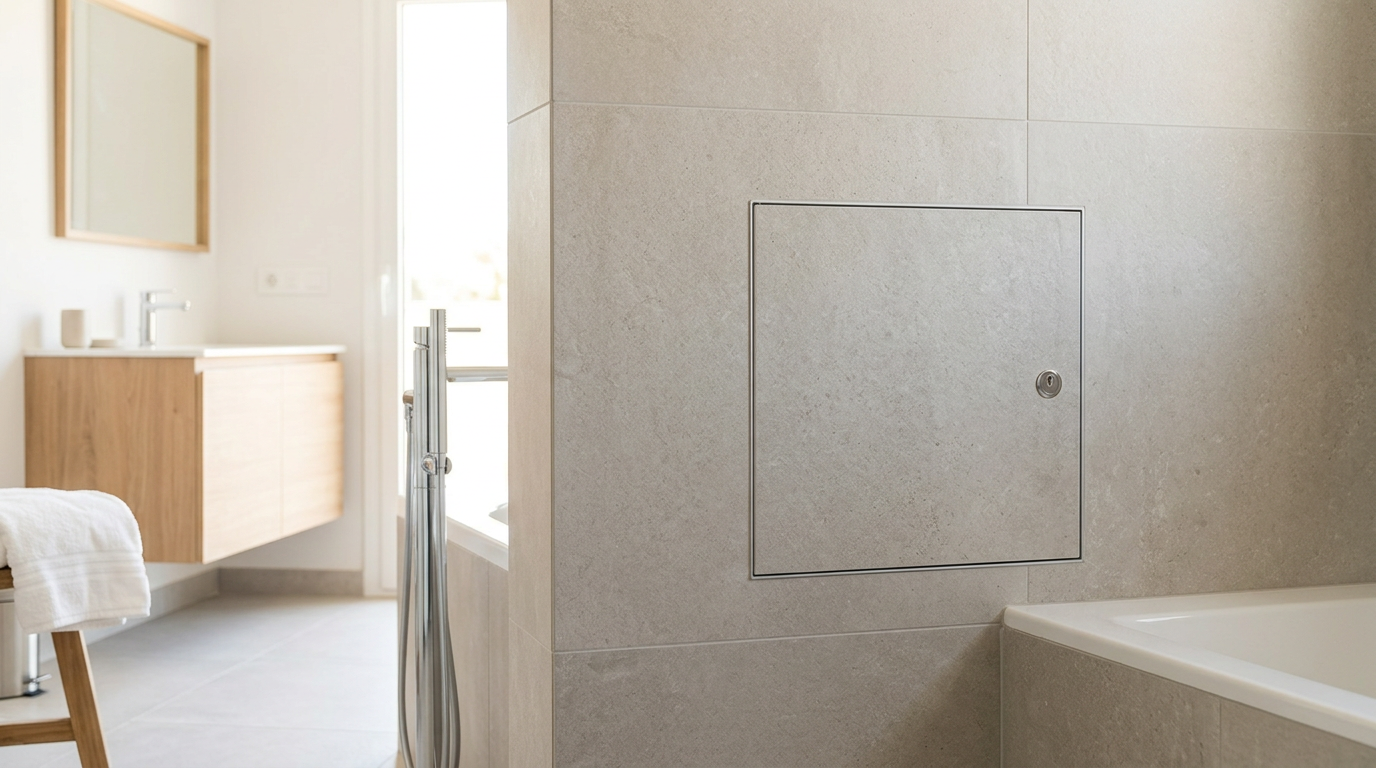

Trampilla de Registro para Bañera Empotrada
La trampilla de registro para una bañera empotrada es la pieza menos vistosa de una reforma de baño pero la que decide si el fontanero podrá intervenir el sifón o el mezclador sin demoler el alicatado. En reformas integrales de pisos de los años 70 y 80 en Madrid, Valencia y Sevilla, el 31 % de los partes de fuga en bañera implican cambiar la goma del rebosadero o desatascar el sifón. Si la bañera está empotrada en obra sin trampilla, esa reparación que cuesta 80-150 € se convierte en una intervención de 600-1200 € que incluye picar, repasar la impermeabilización, reponer azulejos y rejuntar.
Esta guía explica la normativa CTE DB-HS aplicable a zonas húmedas, los criterios de dimensión y ubicación del registro de bañera, la pareja impermeabilización compuesta + trampilla alicatada para garantizar estanqueidad bajo el alicatado, los modelos disponibles con marco oculto y la secuencia correcta paso a paso para instalación en obra nueva o reforma de baño.
1. CTE DB-HS y zonas húmedas: marco normativo
1.1 Clasificación de zonas húmedas
El CTE DB-HS 1 (protección frente a la humedad) clasifica los espacios húmedos del baño en tres zonas según exposición:
| Zona | Definición | Tipo de bañera |
|---|---|---|
| Zona 0 | Interior de bañera o ducha | Cara interna del faldón empotrado |
| Zona 1 | Hasta 60 cm desde el contorno | Faldón frontal de la bañera |
| Zona 2 | Resto del baño | Tabique trasero con registro |
La trampilla habitual de acceso al sifón se sitúa en zona 1. El marco debe ser hidrófugo o galvanizado y la impermeabilización debe cubrirlo perimetralmente.
1.2 CTE DB-HS 4: abastecimiento de agua
El CTE DB-HS 4 sobre suministro de agua exige que todos los puntos de la instalación queden accesibles para mantenimiento, reparación y sustitución. La bañera empotrada con el sifón ciego incumple este artículo. La trampilla resuelve el incumplimiento sin renunciar al diseño empotrado.
1.3 UNE 138001 sobre azulejos cerámicos
La norma UNE 138001 clasifica los azulejos por su resistencia al agua, abrasión y deslizamiento. Para zona 1 se exige absorción de agua ≤ 3 % (grupos BIa o BIb según UNE-EN 14411) y resistencia al deslizamiento C2 en duchas a ras de suelo.
2. Impermeabilización compuesta: la impermeabilización clave
2.1 La trampilla sin impermeabilización es una bomba de tiempo
Una trampilla pladur estándar instalada en el faldón frontal de una bañera empotrada sin impermeabilización compuesta filtrará agua por la junta marco-placa en menos de 18 meses. El moho aparece detrás del alicatado, el marco se oxida y la placa hidrófuga PYL H1 se hincha. El propietario detecta el problema cuando ve la junta perimetral abultada y oscurecida.
2.2 Marcas y productos habituales en España
Las membranas líquidas usadas por reformistas profesionales en España son Sopro DSF, Schomburg AQUAFIN-2K, Mapei Mapelastic AquaDefense y Weber Dry Plast. Todas se aplican en dos manos con cinta de refuerzo en aristas, manguitos en tuberías y refuerzo perimetral en el marco de la trampilla.
2.3 Secuencia correcta de capas bajo el azulejo
La capa correcta de izquierda a derecha (del muro al azulejo) en una pared con trampilla y impermeabilización compuesta es:
- Placa hidrófuga PYL H1 o placa cementicia
- Marco de trampilla galvanizado, fijado al perfil omega
- Imprimación de adherencia (Sopro GD 749 o equivalente)
- Primera mano de membrana líquida + cinta refuerzo aristas
- Segunda mano de membrana
- Cemento cola C2 TE S1 según UNE-EN 12004
- Azulejo cerámico BIa
- Lechada cementosa CG2 WA según UNE-EN 13888
- Silicona neutra antimoho UNE-EN 15651-3 en juntas con marco
3. Dimensión y ubicación: cómo decidir
3.1 Acceso al sifón
El sifón de la bañera (P o S según modelo) suele quedar centrado en el pie de cabecera o en el pie de pies. La trampilla mínima recomendada es 300×300 mm centrada sobre el sifón. Para bañeras con desagüe lateral o sifón cromado vista (modelos Roca Easy, Roca Element) basta 200×300 mm.
3.2 Acceso al mezclador empotrado
Si el mezclador termostático es empotrado (Roca T-1000, Grohe Grohtherm, Hansgrohe ShowerSelect) la caja interior del mezclador requiere acceso lateral. La trampilla habitual es 400×400 mm o 400×600 mm orientada en horizontal, situada en el tabique trasero a la altura del cuerpo del mezclador.
3.3 Coordinación con la junta del azulejo
La trampilla alicatable debe coincidir con la modulación de la junta del azulejo. Si el azulejo es de 30×60 cm, la trampilla de 300×600 mm queda exactamente sobre dos baldosas y la junta del marco se confunde con la junta natural del alicatado. Forzar una trampilla 400×400 sobre azulejo 30×60 obliga a recortar piezas y el marco queda visible.
4. Modelos Tempo aplicables a bañera empotrada
4.1 Trampilla Eco Star Pladur Cuadradillo
Marco hidrófugo, cierre cuadradillo UNE 21302, acabado para pintar o alicatar con cemento cola. Para zonas 1 y 2 del CTE DB-HS. Disponible en medidas estándar de 200×200 a 600×600 mm.
4.2 Trampilla Metálica Blanca Softline
Marco y puerta galvanizada con acabado RAL 9016, junta perimetral EPDM, cierre cuadradillo. Para baño 0 y zonas con contacto directo con vapor o salpicaduras. Aguanta condensaciones sin oxidarse.
4.3 Trampilla Hermética Aislada
Para bañeras hidromasaje con bomba ruidosa y necesidad de aislamiento acústico. Junta EPDM doble + relleno de lana mineral. Reduce el ruido de la bomba en 6-9 dB.
5. Secuencia paso a paso: instalación correcta
- Antes de poner el faldón de la bañera, replantee la posición del sifón y del mezclador empotrado sobre la placa hidrófuga.
- Marque el rectángulo de corte con holgura perimetral 6-8 mm.
- Corte con sierra de calar o cuchilla pladur según el tipo de placa.
- Refuerce el perímetro con perfil omega 48 mm en los cuatro lados.
- Presente el marco de la trampilla y verifique escuadra con cinta metrica.
- Atornille con tornillo PYL 25 mm cada 15 cm sobre el omega.
- Pase cinta DPM de 5 cm alrededor del marco.
- Aplique primera mano de Sopro DSF cubriendo el marco con solape de 3 cm.
- Coloque cinta Sopro DBF en aristas y junta marco-placa.
- Pase segunda mano de membrana líquida. Espere 24 h de secado.
- Pegue azulejo con cemento cola C2 TE S1. Recorte la pieza justo en la junta natural del marco.
- Rejunte con lechada CG2 WA respetando junta de 3 mm con el marco.
- Selle el contorno del marco con silicona neutra antimoho UNE-EN 15651-3.
6. Errores frecuentes y cómo evitarlos
6.1 Olvidar la cinta de refuerzo Sopro DBF
Sin la cinta de refuerzo en la junta marco-placa, la membrana líquida sola fisura por movimiento diferencial entre los dos materiales en menos de un año. Es el error número uno en reformas de baño en España.
6.2 Usar cemento cola estándar C1
El cemento cola C1 no aguanta el peso del azulejo gres porcelánico 20-30 mm habitual de las puertas alicatables. Use siempre C2 TE S1 (deformable) según UNE-EN 12004.
6.3 Sellar la trampilla con silicona acética
La silicona acética (la del tubo barato del bazar) ataca el galvanizado y la junta EPDM. Use neutra antimoho marcada UNE-EN 15651-3.
7. Productos recomendados
Para reforma de bañera empotrada con acceso al sifón y mezclador, vea nuestro catálogo de trampillas para falso techo con todas las opciones aplicables.
Trampilla Eco Star Pladur Cuadradillo
Marco hidrófugo + cierre cuadradillo. La opción habitual para faldón frontal de bañera con acabado pintado o alicatado. Ver Eco Star Cuadradillo.
Trampilla Metálica Blanca Softline
Galvanizada con acabado RAL 9016, ideal para baño con vapor permanente o ducha de pareja. Aguanta condensación. Ver Metálica Blanca Softline.
Trampilla Hermética Aislada
Para bañera con bomba hidromasaje o registro próximo a dormitorio. Reduce ruido y mejora estanqueidad. Ver Hermética Aislada.
Para casos especiales consulte nuestras guías de trampilla IP44 resistente a humedad en baño, trampilla para inodoro suspendido o acabado enrasado invisible premium.
8. Preguntas frecuentes
¿Es obligatorio dejar registro en una bañera empotrada nueva?
Sí, el CTE DB-HS 4 exige que toda la instalación de agua quede accesible para mantenimiento, reparación y sustitución. Una bañera empotrada sin registro incumple esa accesibilidad y puede ser motivo de rechazo en la prueba de servicio o en la inspección técnica del edificio.
¿Puedo poner una trampilla pladur estándar bajo el alicatado?
Solo si la pared lleva impermeabilización compuesta (Verbundabdichtung en alemán, según DIN 18534) correctamente ejecutada. Sin membrana, la trampilla filtrará agua por la junta marco-placa en menos de 18 meses y el faldón perderá los azulejos.
¿Cuánto cuesta dejar un registro de bañera con trampilla alicatada?
El sobrecoste de mano de obra es entre 120 y 220 € según el modelo de trampilla y el tipo de azulejo. La trampilla en sí cuesta entre 45 y 130 € netto. Comparado con una intervención de fuga sin registro (600-1200 €), el retorno es inmediato.
¿Qué tamaño de trampilla necesito para un mezclador empotrado?
La medida habitual es 400×400 mm centrada sobre el cuerpo del mezclador. Si el mezclador es termostático multivía, considere 400×600 mm en horizontal para acceder a las dos llaves de cierre laterales.
¿Puedo alicatar directamente sobre la puerta de la trampilla?
Solo si la trampilla es modelo alicatable o «befliesbar» con puerta interior preparada para recibir cemento cola. Modelos como Eco Star Cuadradillo aceptan acabado pintado o alicatado; para invisibilidad total con azulejo continuo, considere modelos enrasados específicos para alicatar.
9. Casos reales de reforma de baño en España
9.1 Reforma integral en Valencia
Un piso de 95 m² en el barrio del Carmen, Valencia, reformó en 2025 el baño principal con bañera empotrada Roca Element y mezclador termostático Grohe Grohtherm 1000. Se instalaron dos trampillas: una de 300×300 mm en el faldón frontal para el sifón y otra de 400×400 mm en el tabique trasero para el mezclador empotrado. Coste de los dos registros con impermeabilización compuesta Sopro DSF y azulejo gres porcelánico 60×120 cm: 480 € de material + 320 € de mano de obra. A los 8 meses, una fuga en el rebosadero se reparó en 45 minutos sin tocar el alicatado. Estimación del ahorro frente a una intervención sin registro: 750-900 €.
9.2 Hotel rural en Asturias
Un hotel rural de 8 habitaciones en el concejo de Cangas de Onís, Asturias, especificó en cada baño de habitación una trampilla Tempo Hermética Aislada para el sifón de la bañera hidromasaje, dado el ruido de la bomba que afectaba al dormitorio anejo. Reducción de ruido medida con sonómetro TES 1351B: de 42 dB(A) a 34 dB(A) en horario nocturno. Coste por unidad: 115 € netto. Inversión total de las ocho unidades: 920 €. Comentarios negativos por ruido de bañera bajaron de 18 % a 3 % en seis meses según los datos de Booking.
9.3 Bañera de gran formato en chalet de Marbella
Un chalet en Marbella con bañera Toto 180×90 cm empotrada en obra requería registro de mezclador termostático multivía y sifón en pared trasera. Se especificó trampilla 400×600 mm en horizontal Tempo Metálica Blanca Softline. El alicatado es gres 120×240 cm Porcelanosa XLight cortado a medida sobre la puerta. Resultado estético: registro prácticamente invisible salvo la línea perimetral del marco RAL 9016 enmarcada en la junta natural del azulejo.
10. Mantenimiento del registro de bañera
10.1 Inspección semestral
Cada 6 meses abra la trampilla, revise el sifón en busca de obstrucciones (pelo, restos de jabón) y verifique que la junta perimetral no presenta moho. Si hay moho, limpie con producto fungicida específico para juntas tipo Sika Sanisil o Fila SR/95.
10.2 Renovación de la silicona perimetral
La silicona neutra antimoho UNE-EN 15651-3 pierde elasticidad a los 5-7 años en baño con ducha intensiva. Renueve cortando con cúter, limpiando con disolvente neutro, secando completamente y aplicando silicona nueva. Coste aproximado del material: 8-15 € cada renovación.
10.3 Sustitución del cierre cuadradillo o push
Si el cierre cuadradillo gira en vacío o el push-to-open ya no devuelve la puerta correctamente, sustituya el mecanismo. Los repuestos están disponibles en nuestro catálogo de accesorios o consulte con nuestro servicio técnico para la referencia exacta.
11. Particularidades por tipo de bañera
11.1 Bañera acrílica empotrada estándar
La bañera acrílica Roca Element, Jacob Delafon Sofa o equivalente apoya sobre faldón de obra ejecutado con perfil omega y placa hidrófuga PYL H1. La trampilla habitual es 300×300 mm centrada sobre el sifón. El acceso al rebosadero superior se hace sin desmontar la bañera tirando del cable del tapón cromado desde dentro.
11.2 Bañera de hidromasaje con motor
Las bañeras de hidromasaje (Roca Mood Whirlpool, Jacuzzi Aquasoul, Hafro Bolla) llevan motor de 0,75-1,5 kW que requiere registro completo. La trampilla mínima es 400×400 mm y debe permitir la sustitución del motor sin retirar la bañera. El cuadro electrónico de control suele requerir trampilla adicional o registro lateral.
11.3 Bañera de obra alicatada interiormente
En reformas premium se ejecuta bañera de obra alicatada por dentro con gres antideslizante C3. El sifón queda accesible por trampilla 400×400 mm en el faldón frontal. La impermeabilización interior de la bañera se ejecuta con resina poliuretánica bicomponente Schomburg AQUAFIN-RB400 o similar, con espesor mínimo 2 mm en dos manos.
11.4 Bañera con grifería empotrada de muro
Si el mezclador se monta en el muro lateral en lugar de en el deck de la bañera, considere trampilla 400×600 mm orientada vertical para acceder al cuerpo del mezclador y a las dos llaves de cierre laterales. La altura habitual es entre 80 cm y 120 cm del suelo según ergonomía del usuario principal.
12. Coste total de la operación
| Concepto | Coste medio |
|---|---|
| Trampilla 300×300 mm cuadradillo | 35-55 € |
| Trampilla 400×400 mm hermética | 75-110 € |
| Trampilla 400×600 mm metálica blanca | 85-125 € |
| Impermeabilización compuesta Sopro DSF (1 kg) | 18-28 € |
| Cinta refuerzo Sopro DBF (10 m) | 28-42 € |
| Cemento cola C2 TE S1 (25 kg) | 22-35 € |
| Mano de obra colocación con alicatado | 80-150 € |
| Coste total por registro | 270-540 € |
Comparado con una intervención de fuga sin registro (600-1200 € según gravedad), la inversión inicial se amortiza al primer incidente. En reformas integrales planificadas, el sobrecoste se incluye en la partida general de calidades del baño y no se percibe como gasto adicional por parte del propietario, que valora la garantía técnica del registro accesible frente al riesgo de filtración al vecino del piso inferior y la responsabilidad civil asociada según el artículo 396 del Código Civil sobre elementos comunes.
