Trampilla metalica sala calderas: acceso y cerraduras
El responsable de mantenimiento de una comunidad de propietarios en Bilbao recibe la inspeccion anual: la sala de calderas central de la finca presenta dos no conformidades graves. La primera, el acceso a la sala no garantiza la resistencia al fuego EI60 exigida por el CTE DB-SI 1 para sectorizar el espacio respecto al portal. La segunda, el cierre actual es una cerradura comun de pomo, accesible para cualquier vecino, en contra de la restriccion de acceso a personal autorizado establecida por el RITE (Reglamento de Instalaciones Termicas en Edificios) y por el procedimiento de mantenimiento del fabricante Junkers Bosch Termotecnia.

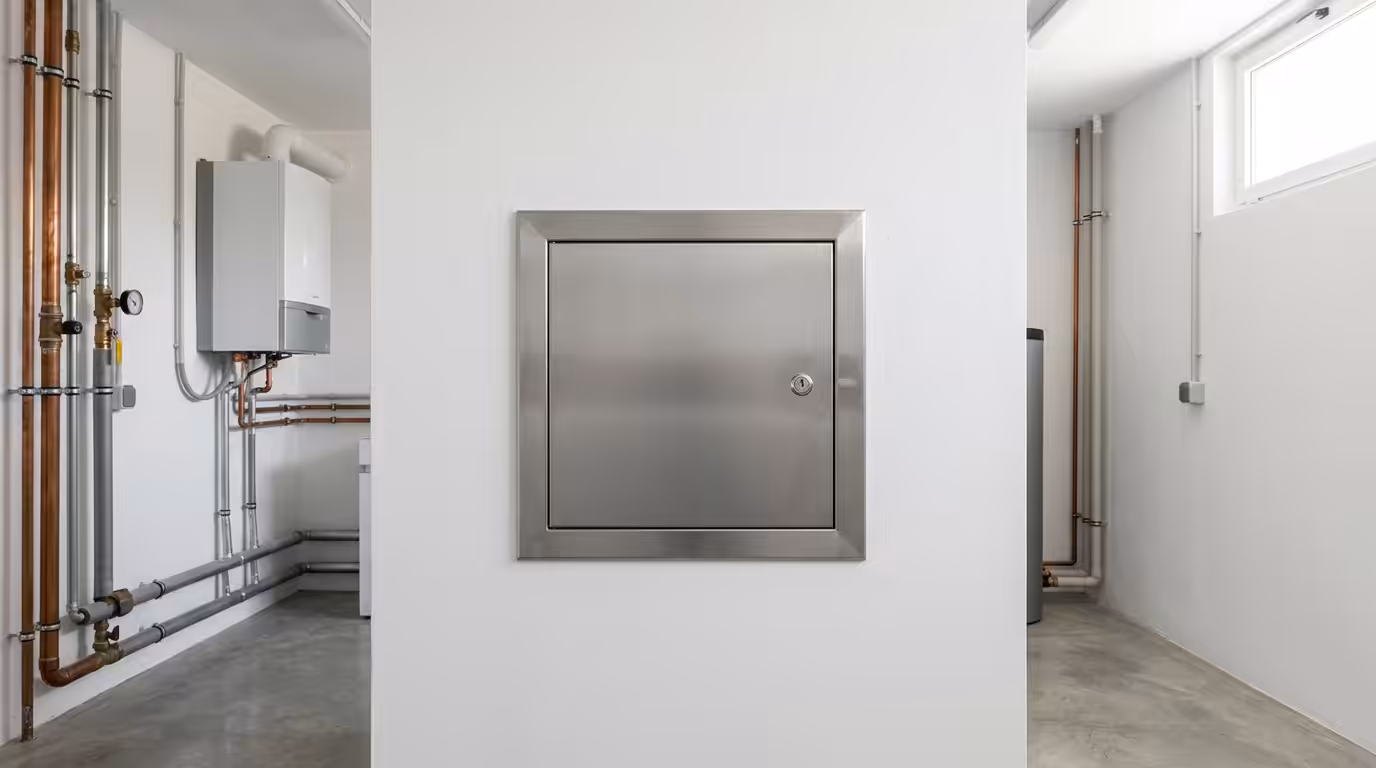

La trampilla metalica para sala de calderas no es una puerta comun: es un elemento de proteccion contra incendios y seguridad del usuario. Esta guía recoge la normativa RITE aplicable, las exigencias de resistencia al fuego del CTE DB-SI, los sistemas de cierre con cilindro UNE-EN 1303, la ventilacion obligatoria del RITE 3.4.4 y la frecuencia de mantenimiento de los principales fabricantes (Junkers, Saunier Duval, Bosch, Vaillant). Esta orientada al administrador de fincas, al instalador autorizado tipo IT-B, al facility manager de edificio terciario y al responsable de mantenimiento industrial.
Marco normativo: RITE, CTE DB-SI y CTE DB-SU
RITE (RD 1027/2007): el reglamento que clasifica la sala de calderas
El Real Decreto 1027/2007 aprobo el RITE (Reglamento de Instalaciones Termicas en Edificios) y establece que toda sala de maquinas con potencia termica superior a 70 kW debe disponer de:
- Acceso restringido a personal autorizado (RITE IT 1.3.4.1.3.5).
- Ventilacion natural o forzada continua (RITE IT 1.3.4.1.2.7).
- Iluminacion de emergencia.
- Cuadro electrico independiente con seta de emergencia exterior.
- Senalizacion de riesgo.
El acceso debe materializarse mediante puerta o trampilla con cierre restringido mediante llave de cilindro o sistema equivalente. La copia de la llave permanece en posesion del personal de mantenimiento autorizado y del responsable del edificio.
CTE DB-SI: resistencia al fuego del cerramiento
El CTE DB-SI 1 (Propagacion interior) clasifica la sala de calderas como local de riesgo especial en funcion de la potencia:
- Potencia 70-200 kW: riesgo bajo, EI60.
- Potencia 200-600 kW: riesgo medio, EI90.
- Potencia >600 kW: riesgo alto, EI120.
Toda puerta o trampilla de acceso debe disponer de resistencia al fuego EI igual a la del cerramiento, certificada segun UNE-EN 13501-2 y reportada como EI60-C5, EI90-C5 o EI120-C5, donde el indice C5 indica el numero de ciclos de cierre automatico ensayados (200.000 ciclos).
CTE DB-SU: seguridad de utilizacion
El CTE DB-SU exige que el acceso al espacio sea seguro:
- Anchura util minima de paso: 0,80 m.
- Altura util minima: 2,00 m.
- Suelo antideslizante clase 2 minimo.
- Iluminacion 200 lux minimo en el punto de acceso.
Cuando el acceso es por trampilla horizontal en techo (sala de calderas en cubierta o en planta sotano con escalera de gato), la SU 4 (Seguridad frente al riesgo de caida) anade exigencias de barandilla retractil y peldaño antideslizante.
RITE 3.4.4: ventilacion obligatoria de sala de calderas con gas
Para salas con calderas de gas, el RITE IT 1.3.4.1.2.7 (referenciado como 3.4.4 en literatura tecnica) exige:
- Ventilacion permanente alta y baja.
- Caudal minimo: 5 cm² por kW de potencia instalada para combustion + ventilacion ambiente.
- En sala con potencia >70 kW: caudal calculado segun UNE 60601 con minimo absoluto 10 cm² por kW.
La trampilla de acceso no debe sellarse hermeticamente: debe permitir el flujo de aire o, en su defecto, la ventilacion debe garantizarse mediante rejillas independientes. Hermeticidad total + sala de calderas de gas = riesgo de acumulacion de CO + asfixia.
Cierre por cilindro: UNE-EN 1303 y la cadena de seguridad
UNE-EN 1303: la norma del cilindro europeo
El cilindro europeo se rige por la norma UNE-EN 1303 (Cerraduras y herrajes para edificios. Cilindros para cerraduras. Requisitos y metodos de ensayo). La norma clasifica el cilindro segun ocho criterios, de los que tres son determinantes para sala de calderas:
- Durabilidad: grado 4 (50.000 ciclos) o grado 6 (100.000 ciclos).
- Seguridad del llavin: grado 4 (100.000 combinaciones) a grado 6 (300.000 combinaciones).
- Resistencia al ataque: grado 0 (sin requisito) a grado 2 (resistencia a taladro 5 minutos + extraccion + bumping).
Para sala de calderas comunidad de propietarios, especifique cilindro UNE-EN 1303 grado 6 / grado 6 / grado 2 con tarjeta de propiedad nominal del administrador de la finca.
Doble cilindro: opcion premium para acceso restringido B2B
En edificios terciarios con multiples instalaciones tecnicas (calderas + climatizacion + sistema contra incendios), la trampilla de sala de calderas se especifica con doble cilindro:
- Cilindro 1: llave del personal de mantenimiento autorizado.
- Cilindro 2: llave maestra del responsable del edificio.
- Apertura simultanea: regla «dos personas» para auditoria.
Algunos fondos inmobiliarios exigen sistema mecatronico con registro de aperturas (timestamp + identificacion de usuario) volcado a la plataforma de facility management.
Maestro de llaves: gestion en edificio multi-instalacion
El sistema master key organiza las cerraduras jerarquicamente:
- Llave maestra general: abre todas las cerraduras del edificio.
- Llave maestra de zona: abre todas las cerraduras de una zona (sala calderas + sala maquinas climatizacion + cuadro electrico general).
- Llave individual: abre solo una cerradura.
La gestion del master key requiere tarjeta de propiedad nominativa que impide al fabricante duplicar la llave sin autorizacion escrita. Es estandar en hospitales, hoteles 4-5 estrellas y edificios corporativos.
Resistencia al fuego: cumplimiento EI60-C5 para sala de calderas
Composicion de una trampilla EI60-C5
Un panel certificado EI60 para sala de calderas incorpora:
- Bastidor de acero galvanizado DX51D + Z140, espesor 1,5 mm.
- Doble piel con relleno de lana mineral basaltica densidad 110 kg/m³, espesor 60 mm.
- Junta intumescente perimetral que se expande a partir de 180 °C sellando el paso de humos.
- Cierre automatico con muelle calibrado o con servomotor con SAI.
- Cerradura UNE-EN 1303 grado 6 / 6 / 2 con cilindro antibumping.
El conjunto se ensaya segun UNE-EN 1634-1 (resistencia al fuego de puertas y elementos de cierre) y se clasifica segun UNE-EN 13501-2. La marca declarada en obra debe llevar marcado CE con declaracion de prestaciones (DoP) del fabricante.
Mantenimiento obligatorio de la trampilla EI
El RD 513/2017 (Reglamento de instalaciones de proteccion contra incendios, RIPCI) exige revision anual de toda trampilla EI por empresa mantenedora autorizada. La revision incluye:
- Verificacion del cierre automatico (tiempo de cierre <10 segundos).
- Comprobacion de la junta intumescente.
- Test del bloqueo en posicion cerrada.
- Lubricacion de bisagras y cilindro.
- Sustitucion de junta cada 5 años en uso intensivo.
Marcas de caldera: requisitos del fabricante para acceso de mantenimiento
Junkers Bosch
El procedimiento de mantenimiento Junkers Bosch para calderas murales y de pie de potencia 24-115 kW exige:
- Espacio frontal libre minimo 600 mm para apertura de carcasa.
- Espacio lateral libre minimo 200 mm.
- Acceso del tecnico a la sala con tiempo de respuesta <60 minutos en averias clase A.
La trampilla de acceso debe permitir el paso de cajas de instrumentacion (700 x 400 mm), lo que se traduce en un hueco util minimo 700 x 700 mm.
Saunier Duval
El procedimiento de Saunier Duval (Grupo Vaillant) para calderas Isotwin Condens y Thelia Condens exige:
- Espacio de mantenimiento frontal 800 mm.
- Acceso para sustitucion de intercambiador (1.000 x 600 mm).
- Cuaderno de mantenimiento sellado por instalador autorizado tipo IT-B.
Bosch Comercial e Industrial
Para calderas Bosch Uni Condens y Condens 5000F (50-575 kW), el manual de instalacion exige acceso para sustitucion del quemador (1.200 x 800 mm). La trampilla debe permitir esta operacion sin desmontar la propia trampilla.
Vaillant
El procedimiento Vaillant para calderas ecoTEC plus VU y ecoVIT requiere accesos minimos similares a Saunier Duval. Cuaderno de servicio con sello renovado anualmente.
Tabla de especificacion tecnica recomendada por uso
| Aplicacion | Resistencia fuego | Cierre | Hueco util |
|---|---|---|---|
| Sala calderas comunidad 70-200 kW | EI60-C5 | Cilindro UNE-EN 1303 grado 6/6/2 | 700 x 700 mm |
| Sala calderas hotel 200-600 kW | EI90-C5 | Doble cilindro + master key | 800 x 800 mm |
| Sala calderas hospital >600 kW | EI120-C5 | Mecatronico con registro | 1000 x 1000 mm |
| Sala calderas industrial >1000 kW | EI120-C5 + presion positiva | Mecatronico + biometrica | 1200 x 1200 mm |
| Sala calderas residencial individual <70 kW | EI30 (recomendado) | Cilindro UNE-EN 1303 grado 4/4/1 | 600 x 600 mm |
Ventilacion compatible con trampilla EI
El conflicto aparente entre hermeticidad EI y ventilacion permanente RITE 3.4.4 se resuelve mediante:
- Trampilla EI60-C5 sin rejilla integrada (la masa se mantiene).
- Rejillas de ventilacion independientes en muro o en otro tabique sectorizado.
- En caso necesario, trampilla EI60-C5 con rejilla cortafuegos certificada (caudal limitado pero permite ventilacion en sala pequena).
Esta separacion entre acceso (trampilla) y ventilacion (rejilla) es la solucion estandar en proyectos certificados.
Errores frecuentes en obra y en mantenimiento
- Sellar la trampilla con silicona buscando hermeticidad acústica: anula la ventilacion RITE y crea riesgo de CO.
- Instalar cilindro UNE-EN 1303 grado bajo (4/4/0): vulnerable a bumping y a apertura forzada con herramientas comunes.
- No renovar junta intumescente cada 5 anos: pierde capacidad de expansion termica y no sella humos a 180 °C.
- Olvidar el cuaderno de revision RIPCI anual: sancion administrativa entre 600 y 3.000 EUR + responsabilidad civil en caso de incendio.
- Especificar EI30 cuando la potencia exige EI60: incumplimiento DB-SI 1 detectable en inspeccion tecnica.
Costes indicativos (precios netos 2026)
| Producto | Precio neto EUR |
|---|---|
| Trampilla acero galv. EI30 cierre cilindro estandar | 180-260 EUR |
| Trampilla acero galv. EI60-C5 cilindro grado 6/6/2 | 340-520 EUR |
| Trampilla acero galv. EI90-C5 doble cilindro + master key | 580-820 EUR |
| Trampilla EI120-C5 mecatronica con registro | 1.200-1.950 EUR |
| Mantenimiento anual RIPCI por trampilla | 45-85 EUR |
