Trampilla EI60 Patinillo Tecnico: Norma y Sectorizacion
El patinillo tecnico vertical es el conducto registrable que recorre un edificio de viviendas, oficinas o uso terciario para alojar gas, agua fria y caliente, conducciones electricas, telecomunicaciones y, en muchos casos, evacuacion de humos de calderas. Cada planta debe disponer de un acceso de inspeccion que cumpla CTE DB-SI 1 (Propagacion interior) y mantenga la sectorizacion vertical del edificio. La pieza tecnica que materializa ese acceso sin romper el sector de incendio es la trampilla resistente al fuego clase EI60 certificada segun UNE-EN 13501-2 y ensayada bajo UNE-EN 1366-1.
En Madrid, Barcelona, Valencia o Bilbao, los edificios construidos al amparo del Codigo Tecnico de la Edificacion desde 2006 obligan a una sectorizacion vertical claramente definida. El patinillo es uno de los puntos criticos: comunica varias plantas a traves del mismo hueco. Un fallo en la trampilla de registro convierte el patinillo en una chimenea de propagacion: humos y llamas se desplazan de una vivienda a otra en menos de 15 minutos. Esta guia recoge la normativa aplicable, el marcado CE, los criterios de eleccion del producto y la instalacion completa de una trampilla EI60 en patinillo tecnico, segun los criterios verificados por instaladores espanoles de la marca Tempo Materiaux.
1. Que es un patinillo tecnico y por que exige EI60
El patinillo es el conducto vertical destinado a instalaciones que conecta varias plantas de un edificio. Por su geometria (alto, estrecho, continuo) actua como un tubo de tiro natural cuando hay incendio. La normativa lo trata como un elemento de comunicacion entre sectores.
1.1 Definicion segun CTE DB-SI 1
El CTE DB-SI 1, en su tabla 1.2, considera el patinillo de instalaciones como una comunicacion vertical entre sectores de incendio. La consecuencia normativa es directa: la trampilla de inspeccion debe igualar la clasificacion EI de la pared del patinillo. En edificios residenciales CTE DB-SI exige minimo EI60 para muros de sectorizacion vertical entre plantas; algunos usos (hospitalario, docente, gran altura) suben a EI90 o EI120.
1.2 Componentes habituales del patinillo
Las instalaciones tipicas alojadas en un patinillo tecnico residencial son:
- Gas natural o GLP: conducciones, contador G-4 o G-6, valvula motorizada de corte.
- Agua fria y caliente sanitaria (ACS): bajantes, llaves de corte, contadores divisionarios DN15 a DN25.
- Electricidad: derivaciones individuales (DI), centralizacion electrica secundaria, telecomunicaciones (ICT).
- Saneamiento: bajantes pluviales o fecales con registros cada planta segun CTE DB-HS 5.
- Evacuacion de humos: chimeneas individuales de caldera, conductos colectivos atmosfericos.
Cuando dos o mas de estos servicios comparten el mismo patinillo, CTE DB-SI 1 obliga a sectorizar entre instalacion de gas y el resto mediante una pared interior continua de la misma clase EI. La trampilla en cada planta es la unica apertura legal.
1.3 Riesgo real en patinillo sin sectorizacion correcta
Un patinillo de 3 plantas en un edificio residencial de Valencia, sin trampilla certificada, registro un caso documentado por bomberos en 2019: una pequena llama originada por sobrecalentamiento de cuadro electrico en planta baja ascendio por el patinillo, calento la tapa de carton-yeso de las plantas superiores y provoco propagacion vertical en 12 minutos. La sustitucion por trampillas EI60 certificadas reduce esa exposicion a la duracion del ensayo (60 minutos como minimo) y permite la evacuacion segura.
2. Normativa aplicable: que dice CTE DB-SI 1, UNE-EN 13501-2 y RD 513/2017
La trampilla EI60 reune cuatro normas concurrentes: producto, instalacion, ensayo y mantenimiento.
2.1 CTE DB-SI 1: clasificacion EI minima
El CTE DB-SI 1 establece que los elementos que separan sectores de incendio deben mantener su capacidad portante (R), su integridad al fuego (E) y su aislamiento termico (I) durante un tiempo determinado. Para un patinillo tecnico vertical de uso residencial general, el valor minimo es EI60. En edificios de gran altura segun CTE DB-SI 4 (altura de evacuacion superior a 28 m), el valor sube a EI90 minimo.
2.2 UNE-EN 13501-2: clasificacion del producto
La trampilla certificada lleva en su placa de identificacion y en su Declaracion de Prestaciones (DoP) la clasificacion EI60, conforme a UNE-EN 13501-2 (Clasificacion en funcion de su comportamiento frente al fuego, ensayo resistencia al fuego). El simbolo se descompone en:
- E: Integridad al fuego, en minutos.
- I: Aislamiento termico, en minutos. Si la temperatura en la cara opuesta supera 140 grados centigrados de media o 180 grados en un punto, deja de cumplir.
El simbolo EI60 garantiza que la trampilla resiste, manteniendo aislamiento termico, durante al menos 60 minutos en ensayo de horno UNE-EN 1366-1.
2.3 UNE-EN 1366-1 y UNE-EN 1366-3: procedimiento de ensayo
El laboratorio acreditado ENAC somete una trampilla en condiciones reales (marco montado en pared de hormigon o pladur multicapa, tapa cerrada) a la curva normalizada de fuego ISO 834: la temperatura del horno alcanza 945 grados centigrados a los 60 minutos. La trampilla pasa el ensayo si mantiene integridad y aislamiento sin emision de llama por el lado frio. UNE-EN 1366-1 aplica a paredes; UNE-EN 1366-3 a penetraciones lineales (cuando el patinillo tiene servicios que cruzan la trampilla).
2.4 Reglamento UE 305/2011: marcado CE y DoP
El Reglamento UE 305/2011 (productos de construccion) obliga a todos los productos cortafuegos puestos en el mercado de la Union Europea a portar el marcado CE y a llevar una Declaracion de Prestaciones (DoP) entregada al cliente. La DoP es un documento de 1 a 3 paginas con el numero de DoP, el fabricante, el laboratorio que ensayo, la fecha del ensayo y la clasificacion EI obtenida. Sin DoP la trampilla no se puede instalar legalmente en obra publica ni en edificacion supervisada por arquitecto colegiado.
2.5 RD 513/2017: Reglamento de Instalaciones de Proteccion contra Incendios
El Real Decreto 513/2017, por el que se aprueba el Reglamento de Instalaciones de Proteccion contra Incendios (RIPCI), regula el mantenimiento de elementos pasivos. Las trampillas EI60 deben someterse a inspeccion visual anual del estado del marco, junta intumescente perimetral, cierre y mecanismo. Una empresa autorizada habilitada por la Comunidad Autonoma firma el acta de revision.
3. Patinillo tecnico vertical: configuracion habitual de la trampilla EI60

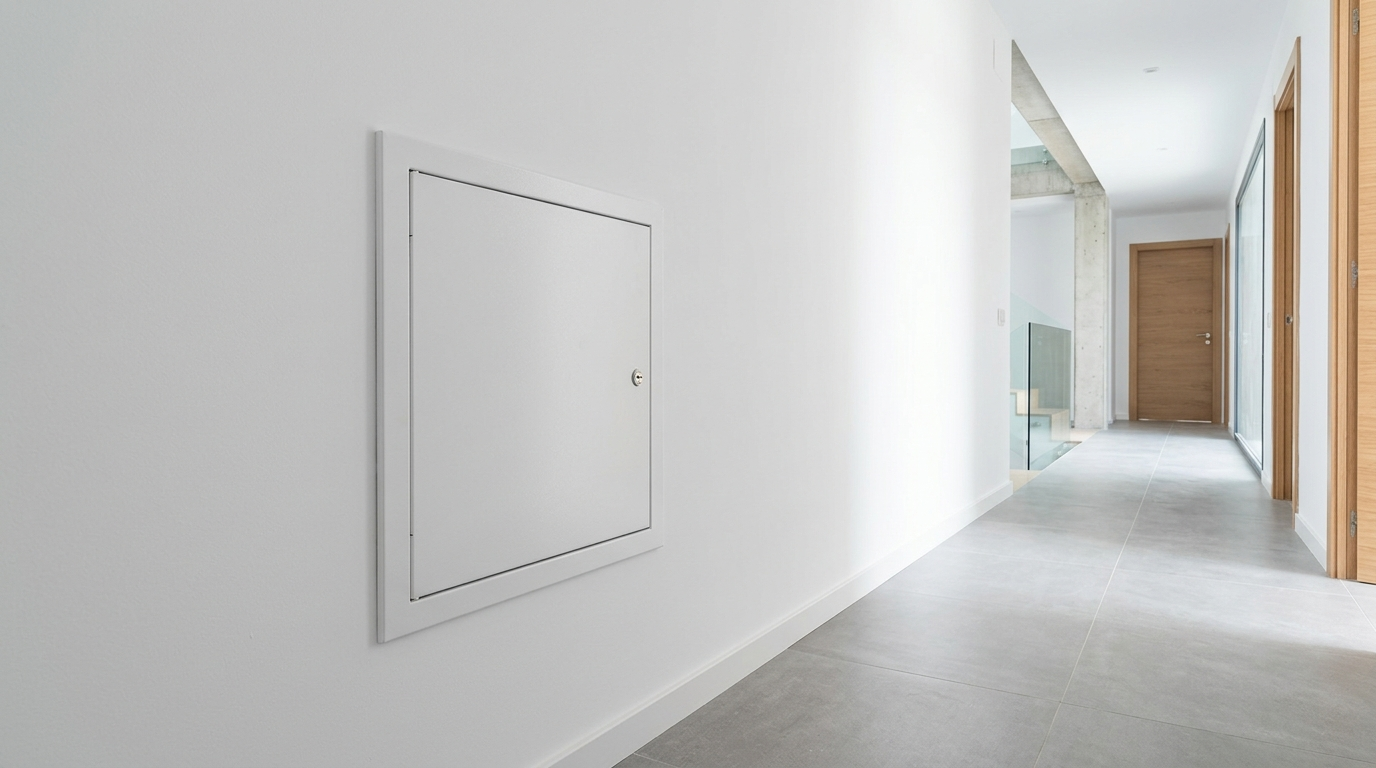

El patinillo residencial estandar mide aproximadamente 600 a 1000 mm de ancho por 1500 a 2500 mm de alto, situado en distribuidor o pasillo. La trampilla de planta cubre la mayor parte del frente accesible.
3.1 Medidas habituales
Las medidas mas instaladas en patinillo tecnico vertical son:
- 400×400 mm: acceso a una valvula o contador puntual.
- 400×600 mm: contador agua DN20 + llave de corte general.
- 600×600 mm: centralizacion electrica secundaria o contador gas G-4.
- 600×800 mm: patinillo combinado gas + agua con valvulas.
- 800×1200 mm o 600×1200 mm: patinillo completo con acceso integro al pano.
La altura de instalacion habitual del centro de la trampilla es 1200 a 1400 mm sobre forjado, ergonomica para personal tecnico.
3.2 Composicion tipica de una trampilla EI60
Una trampilla EI60 certificada se compone de:
- Marco metalico de acero galvanizado lacado RAL 9016 o RAL 9010, espesor de chapa 1 a 1,5 mm.
- Tapa de doble panel con relleno de lana de roca densidad 100 a 140 kg/m3 o de placa de yeso especial cortafuegos tipo F.
- Junta intumescente perimetral que se expande a partir de 200 grados centigrados y sella el perimetro impidiendo el paso de humos.
- Cierre con cuadradillo de 8 mm o cilindro UNE 21302; en patinillo de gas la valvula motorizada exige cilindro con llave registrada.
- Bisagras ocultas o pivotes laterales que mantienen la integridad EI tras el ensayo.
El peso por unidad ronda 12 a 18 kg para 600×600 mm y 25 a 32 kg para 800×1200 mm.
3.3 Materiales prohibidos en patinillo gas + agua
CTE DB-SI 1 y la guia tecnica del Reglamento Tecnico de Distribucion de Gas prohiben en el mismo patinillo:
- Materiales combustibles sin proteccion (madera maciza no tratada, espuma de poliuretano expuesta).
- Pasacables sin sellado cortafuegos certificado.
- Conducciones electricas en contacto con tuberia de gas sin separacion minima.
La trampilla EI60 es el cierre del unico hueco que comunica el patinillo con la zona habitable.
4. Marcado CE, DoP y verificacion del producto antes de comprar
Antes de aceptar una trampilla EI60 para patinillo, el instalador debe verificar tres elementos.
4.1 Marcado CE visible en producto
El marcado CE se coloca en una placa adherida al marco interior de la trampilla, no en la caja. La placa muestra: simbolo CE, ultimo digito del ano de marcado, numero de identificacion del organismo notificado, referencia del producto, clasificacion EI60.
4.2 Declaracion de Prestaciones (DoP) en formato escrito
El distribuidor entrega la DoP en formato PDF o impreso al pedido. La DoP recoge: ensayo de origen, fecha y numero del informe del laboratorio acreditado ENAC, clasificacion EI60 con expresion completa, sistema de evaluacion AVCP (habitualmente sistema 1 para cortafuegos). Sin DoP, no hay marcado CE legal y la trampilla no se puede certificar en obra publica.
4.3 Ficha tecnica detallada
La ficha tecnica del producto incluye: composicion de la tapa, peso, dimensiones del marco, holgura perimetral, par de apriete de la cerradura, junta intumescente (espesor, expansion). Tempo Materiaux entrega la ficha tecnica con el pedido y en formato digital.
5. Instalacion paso a paso: trampilla EI60 en patinillo tecnico
La calidad del montaje determina si la trampilla cumplira la clase EI60 ensayada. Un marco mal sellado degrada la clasificacion a EI30 o menos.
5.1 Replanteo
- Localice el hueco existente del patinillo y mida ancho y alto al milimetro.
- Verifique la composicion de la pared: ladrillo macizo, hormigon, doble placa de yeso especial F sobre estructura de acero galvanizado.
- Marque el contorno de la trampilla con la holgura recomendada por el fabricante (habitualmente 10 a 15 mm por lado).
5.2 Apertura del hueco
- Si el hueco existente coincide con la medida de la trampilla, omita este paso.
- Si requiere ampliacion, corte con sierra de hoja de carburo de tungsteno; en pared de doble placa F use disco diamantado seco.
- Aspire el polvo y verifique perpendicularidad con escuadra metalica.
5.3 Colocacion del marco
- Inserte el marco metalico desde el lado accesible.
- Coloque cunas tecnicas en cada esquina para mantener escuadra.
- Aplique mortero ignifugo certificado o espuma cortafuegos al perimetro entre marco y pared. La masilla acrilica corriente NO cumple para patinillo EI60.
- Atornille las pestanas del marco a la pared con tornillos de acero de 5×60 mm cada 250 mm de perimetro.
5.4 Sellado y junta intumescente
- Verifique que la junta intumescente perimetral esta integra y bien posicionada en el marco.
- La junta debe expandirse 10 a 15 veces su espesor a 200 grados centigrados, cerrando el paso de humos.
- Repase con pintura intumescente cualquier zona donde la junta este expuesta a roce mecanico.
5.5 Ajuste de la tapa y cierre
- Cierre la tapa y verifique que el cierre cuadradillo o cilindro engrana sin holgura.
- La tapa debe quedar enrasada con el marco; no debe haber holgura visible mayor de 2 mm en ningun punto.
- Compruebe la junta perimetral comprimida uniformemente al cerrar.
5.6 Test final
Pegue con una mano sobre el centro de la tapa: no debe ceder mas de 3 mm. Cierre y abra cinco veces: el mecanismo debe operar sin chirridos. Firme el acta de instalacion y archive la DoP con el resto de documentacion del edificio.
6. Mantenimiento segun RD 513/2017
El RIPCI obliga a inspeccion anual visual y a revision quinquenal documental de las trampillas EI60. La empresa instaladora autorizada por la Comunidad Autonoma firma el acta. Los puntos de revision son:
- Estado de la junta intumescente perimetral (no desprendida, no resecada).
- Mecanismo de cierre (engrana, sin holgura).
- Marco (sin oxidacion, sin deformacion).
- Ausencia de modificaciones no autorizadas (taladros adicionales, tapados con yeso comun).
7. Preguntas frecuentes
Cual es la clasificacion EI minima para patinillo tecnico residencial en Espana?
EI60 minima segun CTE DB-SI 1 para edificios residenciales estandar. En edificios de gran altura (mas de 28 m) el minimo sube a EI90 segun CTE DB-SI 4. En hospitales y residencias geriatricas el valor habitual es EI90.
Que es la Declaracion de Prestaciones (DoP) y por que es obligatoria?
La DoP es el documento escrito que entrega el fabricante segun Reglamento UE 305/2011. Certifica que el producto cumple la clasificacion EI declarada (EI60 en este caso), basada en ensayo de laboratorio acreditado ENAC. Sin DoP la trampilla no se puede instalar en obra publica ni proyectos visados.
Que mortero o sello se usa para fijar la trampilla EI60 al patinillo?
Mortero ignifugo certificado (Promat Promaseal, Hilti CFS, Sika Firestop) o espuma cortafuegos segun ETAG 026. La masilla acrilica comun NO se admite porque pierde adherencia a 250 grados centigrados y deja paso al humo.
Cada cuanto se inspeccionan las trampillas EI60 segun el RIPCI?
Inspeccion visual anual y revision documental quinquenal segun RD 513/2017. La inspeccion la realiza una empresa instaladora habilitada por la Comunidad Autonoma, que firma el acta de revision.
Donde comprar trampilla EI60 certificada con DoP y stock en Espana?
Tempo Materiaux distribuye en Espana a traves de mitrampilla.es las gamas Fire-Star EI60 y UniSpace 60/90 con marcado CE, DoP entregada al pedido y stock permanente. Envio a Madrid, Barcelona, Valencia, Sevilla y Bilbao en 24 a 48 horas, garantia legal 3 anos y soporte tecnico en castellano.
