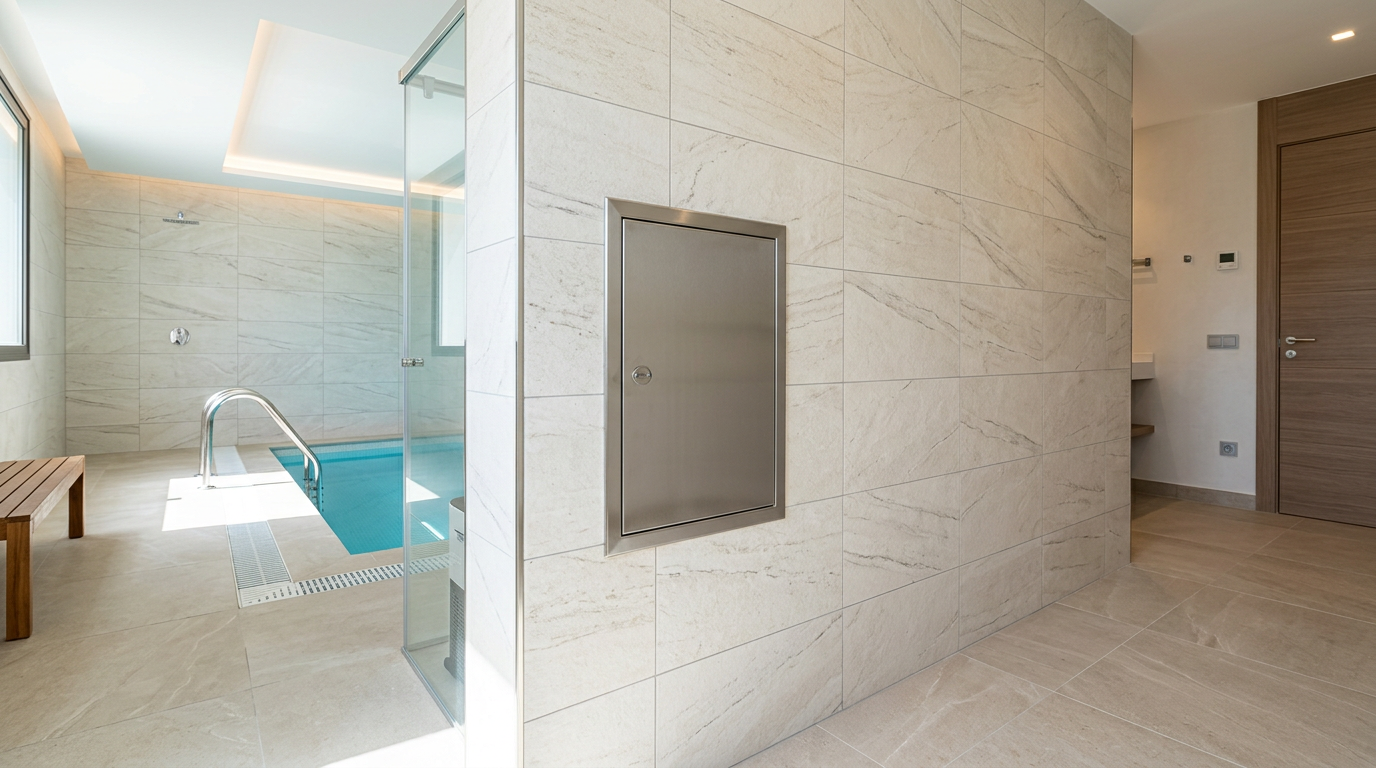

Trampilla piscina IP68 con azulejos resistente al agua

El instalador de piscinas firma un proyecto de piscina residencial de 9×4 metros en una urbanización de la Costa del Sol, en la provincia de Málaga. El proyecto tiene cuatro requisitos críticos. Acceso al sumidero principal del fondo, acceso al sistema de cloración salina situado en el local técnico bajo el nivel del agua, acabado con gres porcelanico color arena Porcelanosa elegido por la arquitecta, y cumplimiento normativo de seguridad de uso según CTE DB-SU. La trampilla de registro estándar IP65 no encaja: el agua del vaso está permanentemente por encima de la cota de la tapa y la salpicadura no es la única solicitación. Es agua bajo presión, con cloro o con salinidad, en contacto continuo con el sellado perimetral. La elección correcta es trampilla de registro con clasificación IP68 según UNE-EN 60529, marco de acero inoxidable AISI 316L (V4A), y compatibilidad con impermeabilización compuesta según DIN 18534 sistema W3-I.

Esta guía explica las exigencias técnicas reales del entorno de piscina, la diferencia entre IP65, IP67 e IP68, los materiales que soportan agua salada y cloro a largo plazo, la integración con el azulejo de revestimiento (gres porcelanico o azulejo cerámico vitrificado), y los puntos críticos de instalación que diferencian a un instalador profesional de un instalador no especializado en piscinas. Está dirigida al arquitecto de piscina residencial premium, al instalador de piscina comunitaria, al mantenedor de hotel con piscina exterior, y al técnico de spa.

Por que la piscina exige IP68 y no IP65

Lectura técnica de la UNE-EN 60529

La norma UNE-EN 60529 clasifica el grado de protección IP (Ingress Protection) de los recintos eléctricos y mecánicos frente a la entrada de objetos solidos y de agua. El primer dígito indica protección frente a solidos (0 a 6), el segundo indica protección frente a agua (0 a 8 o 9K).

Para entorno de piscina:

• IP65: protección frente a chorro de agua a baja presión (12,5 l/min a 30 kPa) desde cualquier dirección. Aplicación: baño con ducha de mano, terraza con lluvia.
• IP66: protección frente a chorro de agua a alta presión (100 l/min a 100 kPa). Aplicación: lavado a presión, exterior con manguera.
• IP67: protección frente a inmersión temporal en agua (15 a 30 cm de profundidad, 30 minutos). Aplicación: zona inundable ocasional.
• IP68: protección frente a inmersión continua bajo presión, según las condiciones declaradas por el fabricante (habitualmente más de 1 m de profundidad). Aplicación: piscina, vaso de spa, fuente ornamental con agua permanente.

La piscina exige IP68 por inmersión continua. IP65 o IP67 son insuficientes y conducen a fallo de estanqueidad en el plazo de 1 a 3 años.

Tabla resumen IP para entorno de piscina

El error frecuente del instalador no especializado

El instalador acostumbrado a baño residencial coloca trampilla IP65 en piscina porque el fabricante declara resistencia a salpicadura. Tres a doce meses después, la junta perimetral cede, el agua del vaso pasa al local técnico, y la sustitución implica vaciar parcialmente la piscina, picar el revestimiento perimetral, sustituir la trampilla y rehacer la impermeabilización compuesta. El sobrecoste real está entre 850 y 2400 EUR netos por unidad.

Materiales aptos para entorno de piscina

Acero inoxidable AISI 316L (V4A)

El acero inoxidable estándar AISI 304 (V2A) es válido en baño residencial pero no en piscina. El cloro y la salinidad atacan el AISI 304 en menos de 5 años, generando puntos de corrosión visible y pérdida de estanqueidad.

El acero inoxidable AISI 316L, también designado como V4A o como 1.4404, contiene 2 a 3 % de molibdeno que aporta resistencia al cloro y al agua salada. Es el material profesional para marco de trampilla en piscina, sumidero, skimmer y borde de spa. La vida útil real en piscina exterior residencial está entre 25 y 35 años.

PVC rígido con refuerzo metálico interior

El PVC rígido sin refuerzo no resiste la presión hidrostática del vaso de piscina a más de 1 m de profundidad. El PVC con refuerzo metálico interior (perfil de inoxidable AISI 316L o de aluminio anodizado) se emplea en componentes secundarios como anillos perimetrales de skimmer o tapas de inspección de filtro, pero no como marco principal de trampilla de fondo.

Aluminio anodizado

El aluminio anodizado no es admisible en piscina con agua salada (cloración salina por electrolisis). La sal ataca la capa anodizada y genera corrosión interna en menos de 3 años. Solo admisible en piscina con cloro tradicional y en componentes fuera del agua (tapas de coronación, registros de borde).

Resumen de selección de material por aplicación

Compatibilidad con agua salada y con cloración

Sistema de cloración salina por electrolisis

La piscina con cloración salina, o agua salada, funciona con salinidad de 3 a 6 g/L y un equipo de electrolisis que convierte la sal en hipoclorito de sodio. El residuo iónico del proceso es agresivo con metales: solo el AISI 316L (V4A) y materiales superiores (AISI 904L, duplex 2205) resisten en el largo plazo.

Si el cliente declara cloración salina, la trampilla debe ser AISI 316L con junta perimetral EPDM peroxido reticulado. Las juntas estándar de neopreno o de SBR ceden al cloro y a la salinidad combinados en menos de 18 meses.

Sistema de cloración tradicional con hipoclorito

La piscina con cloración tradicional (hipoclorito de sodio o de calcio dosificado) tiene cloro libre de 0,8 a 1,5 mg/L. El ataque al metal es menor que en cloración salina, pero sigue exigiendo AISI 316L para componentes en inmersión permanente. El AISI 304 solo es admisible en componentes fuera del agua.

Sistema de cloración por bromo o por sal de bromo

La piscina con cloración por bromo, habitual en spa interior y en hotel premium, es más agresiva que el cloro tradicional. Exige AISI 316L mínimo y junta perimetral de EPDM peroxido reticulado. Las prestaciones esperadas son inferiores en plazo: vida útil de 18 a 25 años frente a 25 a 35 años en cloración salina.

Integración con azulejo de revestimiento

Gres porcelanico antideslizante según UNE-EN 13036

La norma UNE-EN 13036 regula la determinación de la resistencia al deslizamiento de superficies. Para revestimiento de piscina, el CTE DB-SU 1 exige clase 3 (Rd > 45 medido con péndulo SRT) en zonas mojadas con calzado descalzo (vaso, playa, ducha).

El gres porcelanico de piscina debe cumplir clase 3 con espesor mínimo de 8 mm. La trampilla de registro debe alojar el mismo gres porcelanico, encolado dentro de una cazoleta de inoxidable que recibe el azulejo con cola flexible C2TE S2 según UNE-EN 12004.

Azulejo cerámico vitrificado

El azulejo cerámico vitrificado clásico (esmalte color, formato 200×200 mm o 240×115 mm) es habitual en piscina comunitaria de los años 1980 a 2000. Para reforma, la trampilla debe respetar la modulación existente: cazoleta dimensionada al múltiplo del azulejo (por ejemplo, cazoleta 400×400 mm para azulejo 200×200 mm).

Despiece y junta

El despiece del azulejo debe continuar visualmente sobre la tapa de la trampilla. El instalador profesional alinea las juntas de cementado epoxi de la tapa con las juntas perimetrales del resto del revestimiento. El error frecuente es colocar la trampilla con el azulejo desfasado, lo que rompe la lectura visual del vaso completo.

Impermeabilización compuesta según DIN 18534 W3-I

La norma alemana DIN 18534 sobre impermeabilización compuesta es la referencia técnica habitual en proyecto español de piscina y de spa. Define cinco clases de exposición W0, W1, W2, W3 e W3-I, siendo W3-I la más exigente: agua bajo presión permanente y carga hidrostática elevada (piscina, vaso de spa).

Las capas de la impermeabilización compuesta en piscina

1. Imprimación adherente sobre solera de hormigón armado.
2. Banda perimetral elástica en encuentros suelo y pared, ancho 100 a 150 mm.
3. Manguito de impermeabilización estanco en cada paso de instalación, incluida la trampilla.
4. Capa primera de impermeabilizante mineral o liquido, 1,5 a 2 mm de espesor.
5. Capa segunda de impermeabilizante con malla de fibra de vidrio embebida.
6. Cola flexible C2TE S2 para encolado del azulejo.
7. Juntas de cementado epoxi tipo Kerapoxy o equivalente.

El manguito estanco sobre la trampilla

El manguito estanco es la pieza más crítica de la integración. Es una banda elástica preformada que envuelve el marco metálico de la trampilla y se solapa con la impermeabilización general del vaso. Sin manguito estanco, la trampilla actúa como punto de filtración aunque el IP68 esté certificado.

El manguito debe ser de EPDM peroxido reticulado o de poliisobutileno, con resistencia al cloro declarada. El instalador profesional pega el manguito al marco antes de la colocación de la trampilla, y después solapa la primera capa de impermeabilizante sobre el ala perimetral del manguito.

Instalación profesional paso a paso

Paso 1: replanteo en obra mojada

El replanteo de la trampilla en el vaso de piscina se hace con cota relativa al rebosadero. La trampilla debe quedar enrasada con el plano del azulejo, con tolerancia inferior a 1 mm. Marcar centro y ejes con lápiz dermografico que resiste el contacto con cola y con agua.

Paso 2: anclaje del marco AISI 316L

El marco de inoxidable se ancla con tornillería de acero inoxidable AISI 316L (no AISI 304) y con tacos quimicos de resina epoxi. Los tacos de poliuretano expansivo NO son admisibles en piscina porque la presión hidrostática los desplaza en el medio plazo.

Paso 3: aplicación del manguito estanco

El manguito de EPDM peroxido reticulado se pega al marco con adhesivo de poliuretano monocomponente. El ala perimetral del manguito (40 a 60 mm) se deja libre para solapar con la impermeabilización.

Paso 4: impermeabilización compuesta

La primera capa de impermeabilizante se aplica solapando el manguito en al menos 50 mm. La segunda capa con malla de fibra embebida garantiza la continuidad. La calidad de esta fase determina la durabilidad real de la trampilla a 25 años.

Paso 5: colocación del azulejo

El azulejo se coloca con cola flexible C2TE S2 (no C1, no C2 estándar). La flexibilidad de la cola absorbe el movimiento dimensional del vaso y de la tapa de la trampilla, evitando despegues. El despiece debe respetar la lectura visual del vaso completo.

Paso 6: cementado epoxi

Las juntas se cementan con producto epoxi bicomponente tipo Kerapoxy o equivalente. El cementado mineral estándar (cemento Portland) no es admisible en piscina porque se erosiona con cloro.

Paso 7: prueba de carga y de estanqueidad

Antes de la entrega, llenar el vaso a cota nominal y mantener 72 horas. Inspeccionar perimetro de la trampilla y la sala técnica bajo nivel para detectar filtraciones. Sin esta prueba, la garantía del sistema no es exigible al instalador.

Errores tipicos del instalador no especializado

1. Usar AISI 304 en lugar de AISI 316L: el AISI 304 corroe en piscina con cloro o con sal en menos de 5 años. El sobrecoste de cambiar a AISI 316L es del 25 al 40 % por unidad de trampilla y se amortiza en la primera revisión periódica.

1. Tacos de poliuretano expansivo en lugar de tacos quimicos epoxi: la presión hidrostática del vaso desplaza los tacos de poliuretano en el medio plazo y la trampilla se mueve.

1. Cementado mineral en lugar de cementado epoxi: el cemento Portland se erosiona con cloro y deja juntas abiertas en menos de 3 años, lo que aumenta el riesgo de filtración perimetral.

1. Olvidar el manguito estanco: sin manguito de EPDM solapado con la impermeabilización, la trampilla es un punto de filtración aunque el IP68 esté certificado.

1. No respetar la modulación del azulejo: la trampilla mal alineada con el despiece rompe la lectura visual del vaso y genera queja del cliente, especialmente en piscina residencial premium en Costa del Sol o en Marbella.

Tabla resumen final: especificación de trampilla para piscina

Precios netos de referencia 2026
