Trampilla en patinillo de comunidad: guía técnica
El patinillo de instalaciones es uno de los espacios más sensibles del edificio residencial colectivo en España. Pequeño, vertical, recubierto en pladur o ladrillo, alberga conjuntamente bajantes de saneamiento, columna ascendente de gas natural, columna de agua fría y caliente, fibra óptica y telecomunicación, y, cada vez más, sistema de ventilación mecánica controlada con recuperador. Cualquier intervención sobre estas redes exige acceso por trampilla certificada, con cierre seguro y con respeto a la Ley de Propiedad Horizontal.
Esta guía técnica explica cómo seleccionar correctamente la trampilla del patinillo, qué normativa aplica (LPH 49/1960, CTE DB-SI, CTE DB-HS 4, RITE), por qué el cierre con cilindro doble llave es la solución habitual en comunidad de propietarios, y cómo organizar el mantenimiento anual sin generar conflicto entre vecinos, propietarios y administrador. Pensada para administradores de fincas, gerentes de comunidad y empresas de mantenimiento operando en Madrid, Barcelona, Sevilla, Valencia, Bilbao, Málaga y Zaragoza.
1. ¿Qué es el patinillo y por qué exige trampilla certificada?
El patinillo, también llamado caja técnica vertical o shaft de instalaciones en jerga industrial, es el conducto vertical que recorre el edificio multifamiliar de planta a planta y aloja todas las instalaciones comunitarias o privativas que necesitan circular en vertical. Su existencia se justifica por dos razones constructivas:
- Concentración de redes. En lugar de distribuir bajantes y columnas por toda la vivienda, se agrupan en un único conducto vertical, simplificando construcción y mantenimiento.
- Compartimentación cortafuegos. El patinillo es habitualmente un sector independiente o, al menos, un local de riesgo especial bajo CTE DB-SI sección 1. La compartimentación vertical impide que un incendio en una planta se propague a las superiores por la red de instalaciones.

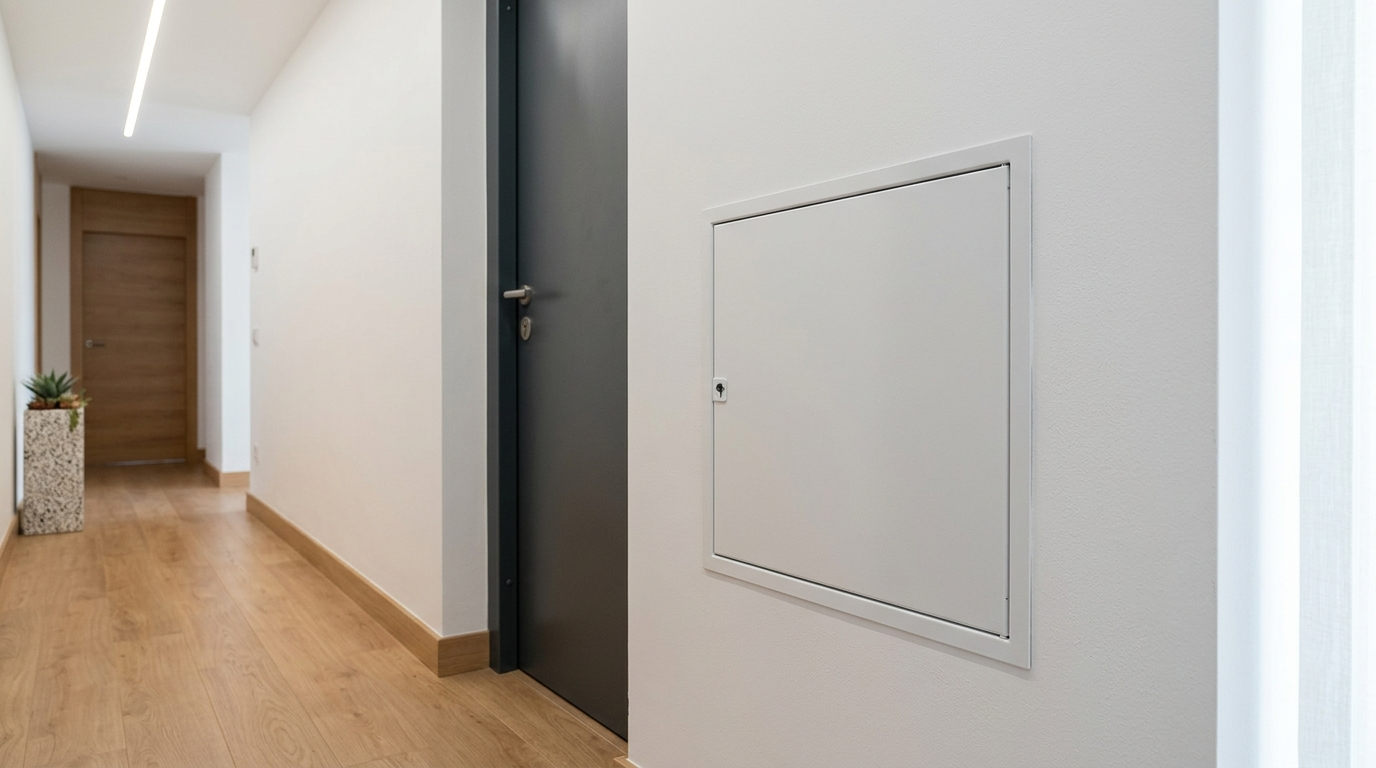

La trampilla del patinillo es el punto de acceso de los técnicos y, por tanto, debe cumplir simultáneamente: resistencia EI equivalente al sector, cierre seguro (no debe abrirse por niños ni por usuarios no autorizados), durabilidad de varias décadas (la rotación de empresas de mantenimiento implica numerosos accionamientos) y trazabilidad documental para la junta de propietarios.
2. Normativa española aplicable al patinillo
2.1 Ley 49/1960 de Propiedad Horizontal (LPH)
La LPH 49/1960, actualizada por sucesivas reformas (Ley 8/1999, Ley 38/2007, Ley 8/2013), establece que las redes generales del edificio son elementos comunes de la comunidad de propietarios. El acceso al patinillo, por tanto, no es libre para cada propietario individual: requiere autorización del administrador y, en ciertos casos, acuerdo de la junta. La trampilla con cierre de doble llave es la solución práctica más extendida: una copia queda en poder del administrador (o de la empresa contratada para mantenimiento), la otra en propiedad comunitaria para emergencia.
2.2 CTE DB-SI sección 1 — compartimentación incendios
El patinillo de instalaciones se considera sector independiente o local de riesgo especial bajo determinados criterios:
- Si aloja instalación de gas natural: sector EI120 obligatorio en vivienda colectiva.
- Si aloja instalación eléctrica de potencia (cuadro general comunitario): sector EI120.
- Si aloja conductos de evacuación de humos: sector EI120.
- Solo con saneamiento y telecomunicación: EI60 suele bastar.
La trampilla debe declarar la misma resistencia EI que el sector. Las gamas Fire-Star EI60 y UniSpace EI60-90 son las referencias habituales en patinillo residencial multifamiliar.
2.3 CTE DB-HS 4 — suministro de agua
Las columnas de agua fría y caliente que circulan por patinillo deben permitir acceso para mantenimiento de llaves de corte de planta. La trampilla debe situarse a menos de 60 segundos de tiempo de respuesta desde el rellano según UNE 149201.
2.4 RITE — Reglamento de Instalaciones Térmicas
El Reglamento de Instalaciones Térmicas de los Edificios (RD 1027/2007 modificado por RD 178/2021) regula el acceso a equipos térmicos. Las columnas de calefacción central y los retornos de DHW (agua caliente sanitaria) en patinillo exigen trampilla para mantenimiento anual conforme IT 3 del RITE.
2.5 Reglamento Técnico de Distribución de Gas (RD 919/2006)
La columna ascendente de gas natural en vivienda colectiva exige acceso por trampilla certificada con sector EI120 y cierre con llave restringida. La empresa distribuidora (Nedgia, Madrileña Red de Gas, Naturgy) suele exigir copia de llave para lectura de contador o intervención de emergencia.
2.6 Reglamento ICT — Infraestructuras Comunes de Telecomunicación
El RD 346/2011 (actualizado por RD 1/2025) regula el acceso al registro de telecomunicación en patinillo. La trampilla debe permitir manipulación de fibra óptica, cableado y registro de operador sin riesgo de daño accidental.
2.7 Tabla resumen — normativa patinillo (featured snippet)
| Norma | Aplicación | Exigencia trampilla |
|---|---|---|
| LPH 49/1960 | Acceso comunidad propietarios | Cierre llave restringida (administrador) |
| CTE DB-SI sección 1 | Compartimentación | EI60 a EI120 según instalación |
| CTE DB-HS 4 | Suministro agua | Acceso ≤60 s desde rellano |
| RITE IT 3 | Mantenimiento térmico | Acceso anual mínimo |
| RD 919/2006 | Distribución gas | EI120 + llave restringida |
| RD 346/2011 | Telecomunicación | Acceso técnico operador |
| UNE 149201 | Diámetros agua | Acceso llave de corte planta |
3. Cilindro doble llave: por qué es la solución estándar
3.1 Función del cilindro doble llave
El cilindro doble llave es un mecanismo de cierre con dos llaves distintas que se pueden combinar de tres maneras:
- Solo llave A: apertura por administrador o empresa de mantenimiento contratada.
- Solo llave B: apertura por propietario afectado individual o por copropietario autorizado.
- Ambas llaves simultáneas: apertura solo si ambos coinciden en el momento.
En la práctica española de comunidad de propietarios, la configuración más extendida es la combinación A+B simultánea: protege contra acceso unilateral y obliga a coordinación. Las trampillas Tempo Softline metálica blanca cuadradillo se suministran de serie con cilindro estándar UNE 21302, sustituible por modelo doble llave bajo pedido.
3.2 Variantes disponibles en el mercado español
- Cilindro UNE 21302 simple. Llave única, asignada al administrador. Económico, válido para mantenimiento programado pero insuficiente si el propietario afectado debe acceder en ausencia del administrador.
- Cilindro doble llave. Dos llaves independientes; cualquiera abre el conjunto. La práctica habitual es asignar una a administrador y otra a portería o comunidad.
- Cilindro de seguridad europeo perfil estándar. Compatible con llave maestra de la finca. Recomendado en fincas con servicio de portería continua.
- Cilindro electrónico tarjeta + código. Aplicación creciente en obra nueva o rehabilitación profunda; permite trazabilidad digital de accesos (quién abrió, cuándo).
3.3 Recomendación según tipología de finca
| Tipología | Recomendación cilindro |
|---|---|
| Vivienda multifamiliar tradicional 4-12 viviendas | Doble llave simple |
| Vivienda multifamiliar 20+ viviendas con administrador | Doble llave + copia portería |
| Edificio singular con instalación gas centralizada | Cilindro seguridad + copia distribuidora |
| Comunidad con junta de gobierno activa | Electrónico con trazabilidad |
4. Instalaciones típicas alojadas en patinillo
4.1 Saneamiento — bajantes y red de evacuación
La bajante de aguas residuales y la bajante de aguas pluviales recorren el patinillo de cubierta a planta baja, conectando con la red horizontal en sótano. La trampilla del patinillo permite acceso al registro horizontal de planta para desatasco. Dimensión mínima recomendada: 400×400 mm.
4.2 Columna de gas natural
La columna ascendente de gas natural exige sectorización EI120. El contador suele alojarse en armario empotrado independiente con acceso desde rellano, pero la columna en sí queda en patinillo. La trampilla debe permitir lectura por la distribuidora (Nedgia, Madrileña, Naturgy según zona) y manipulación de llave de corte de planta.
4.3 Columnas de agua fría y caliente
Las columnas ascendentes de agua fría y agua caliente sanitaria (DHW) circulan en patinillo paralelas. Cada planta dispone de llave de corte general de planta para aislar el suministro en caso de fuga o intervención. La trampilla debe permitir maniobra de la llave (par necesario hasta 25 Nm).
4.4 Fibra óptica y telecomunicación
El registro principal de planta (RPP) y el registro secundario de planta (RSP) según ICT alojan splitters de fibra óptica y derivaciones a cada vivienda. Los operadores (Movistar, Vodafone, Orange) acceden por la trampilla del patinillo durante alta de servicio o reparación. Mantenimiento mínimo, pero rotura accidental por terceros es la causa más frecuente de avería en este punto.
4.5 VMC y conductos verticales de ventilación
En obra nueva y rehabilitación con DB-HS 3, la VMC comunitaria de doble flujo puede tener tramo vertical alojado en patinillo. La trampilla en este caso debe permitir acceso a registro de limpieza del conducto vertical y, en su caso, a registro de cambio de filtro de planta. La gama Softline ventilada combina acceso técnico con rejilla integrada.
5. Mantenimiento anual del patinillo en comunidad
5.1 Frecuencia mínima recomendada
- Cada 12 meses: inspección visual general, comprobación de cierre y junta, registro fotográfico en libro de mantenimiento.
- Cada 12 meses (obligatorio RITE): revisión de instalación térmica comunitaria, si circula DHW o calefacción central por patinillo.
- Cada 5 años (obligatorio RD 919/2006): revisión obligatoria de instalación de gas, con acceso por trampilla y comprobación de columna ascendente.
- Cada acceso del operador telecom: inspección de cableado y registro fibra óptica.
5.2 Responsabilidades en comunidad de propietarios
- Comunidad (administrador): mantenimiento periódico, sustitución de junta y mecanismo, registro documental.
- Distribuidora de gas: revisión obligatoria quinquenal, copia de llave para emergencia.
- Operador telecom: acceso bajo demanda; no asume mantenimiento de la trampilla en sí.
- Propietario individual: notificación al administrador en caso de fuga o avería detectada.
5.3 Libro de mantenimiento del patinillo
La buena práctica administrativa recomienda llevar un libro físico o digital con:
- Fecha de cada acceso.
- Empresa o persona que accedió.
- Motivo (lectura, reparación, inspección).
- Observaciones técnicas (estado de columnas, cierres, juntas).
- Firma del responsable.
Este registro respalda al administrador frente a la junta de propietarios y permite justificar la diligencia debida en caso de incidencia.
6. Errores frecuentes en patinillo
- Cierre con llave única perdida. Si la única copia se extravía, la comunidad debe contratar cerrajero para apertura forzada y sustitución del cilindro completo.
- Trampilla EI60 instalada en patinillo de gas. Insuficiente. El RD 919/2006 exige EI120 cuando hay columna de gas natural.
- Dimensión 300×300 mm para acceso a bajante. Insuficiente. El operario de desatasco no introduce la sonda con confort. Mínimo 400×400 mm.
- Olvido de la junta perimetral en EI60. La junta intumescente es esencial para mantener la clasificación; sin ella, la trampilla pierde EI en menos de 10 minutos de ensayo.
- Trampilla pintada sin proteger cilindro. La pintura entra en el bombín y bloquea el mecanismo. Conviene proteger el cilindro con cinta antes de pintar el conjunto.
7. Productos recomendados para patinillo
Descubra la gama completa Tempo Matériaux para patinillo →
Trampilla Tempo Softline metálica blanca cuadradillo
Solución estándar para patinillo de comunidad. Acero lacado al horno RAL 9016, marco rígido de 1,2 mm, hoja extraíble, cierre cuadradillo UNE 21302 (sustituible por cilindro doble llave bajo pedido). Resistencia a humedad y choque mecánico. Dimensiones disponibles desde 300×300 mm hasta 800×800 mm.
Ver Tempo Softline metálica blanca →
Trampilla UniSpace cortafuegos EI60-90
Solución certificada para patinillo con sectorización CTE DB-SI. Marco metálico, hoja con núcleo cortafuegos, junta intumescente perimetral. Certificación UNE-EN 1634-1, clasificación EI60 o EI90 según modelo. Recomendada cuando el patinillo aloja columna de gas natural, instalación eléctrica de potencia o conducto de evacuación de humos.
Trampilla Tempo Eco-Star Pladur cuadradillo
Versión económica para patinillos en tabique de placa de yeso laminado sin sectorización cortafuegos. Marco aluminio extruido lacado, hoja Pladur 12,5 mm pintable, cierre cuadradillo. Aplicación: patinillo de telecomunicación o saneamiento doméstico sin gas natural.
Ver Tempo Eco-Star Pladur cuadradillo →
Para proyectos que requieran resistencia EI60 con cierre con llave de seguridad específica, consulte la guía sobre trampillas con llave para cuadro eléctrico o la gama de trampillas cortafuegos.
8. Preguntas frecuentes
¿Por qué la trampilla del patinillo necesita doble llave?
Porque la Ley de Propiedad Horizontal (LPH 49/1960) considera el patinillo elemento común y el acceso debe estar regulado. El cierre con doble llave permite que ni el administrador ni los propietarios actúen unilateralmente sobre instalaciones que afectan al conjunto del edificio. En la práctica, una llave queda en poder del administrador y otra en custodia comunitaria (portería, junta de gobierno). Si solo hay una llave, la pérdida obliga a apertura forzada y sustitución del cilindro completo.
¿Qué resistencia al fuego exige la trampilla de patinillo con gas natural?
EI120 mínimo, según el CTE DB-SI sección 1 y el Reglamento Técnico de Distribución de Gas (RD 919/2006). Si la trampilla solo da acceso a saneamiento y telecomunicación, EI60 suele ser suficiente. La gama UniSpace EI60-90 cubre la mayoría de los casos residenciales; para EI120, consulte modelos específicos del fabricante.
¿Cuál es la dimensión mínima recomendada para patinillo de saneamiento?
400×400 mm como mínimo funcional. El operario de desatasco introduce la sonda mecánica con flexibilidad, gira el cuello del registro y comprueba el flujo. Una trampilla 300×300 mm obliga a desmontar parte de la columna y aumenta el tiempo de intervención. Para patinillos con columna de gas y agua simultáneas, 600×600 mm es la dimensión confortable.
¿Cómo se documenta el mantenimiento del patinillo en comunidad?
Mediante libro de mantenimiento físico o digital del edificio. Se registra fecha, motivo de acceso, empresa o persona que accedió, observaciones técnicas y firma del responsable. Este libro respalda al administrador frente a la junta de propietarios y permite justificar la diligencia debida en caso de incidencia. La ley no impone un formato concreto, pero los administradores colegiados lo recomiendan como buena práctica desde la reforma de la LPH de 2013.
¿Quién paga la sustitución de la trampilla del patinillo si se rompe?
La comunidad de propietarios, salvo que el daño sea imputable a un propietario individual (uso indebido) o a un tercero (operador, distribuidora). El acuerdo se toma en junta ordinaria o extraordinaria, y el coste se reparte por coeficiente de participación según los estatutos. Para reparación de emergencia con fuga o riesgo, el administrador puede autorizar gasto sin aprobación previa hasta el límite fijado en estatutos (habitualmente 600-1.500 € en comunidades medias).
