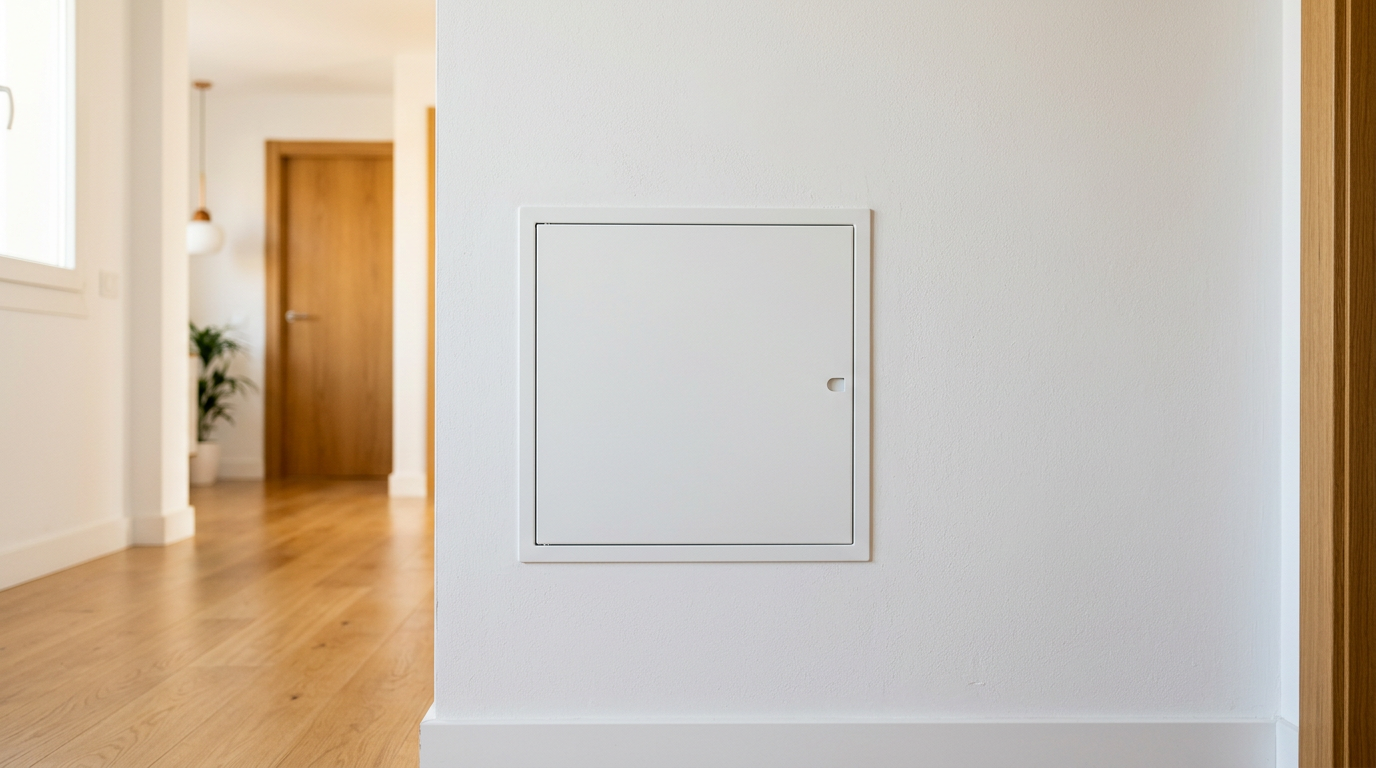

Trampilla para Contador de Gas, Agua y Luz: Guia de Acceso
El acceso a los contadores de gas, agua y electricidad en una vivienda o edificio comercial deja de ser opcional. La normativa espanola —Codigo Tecnico de la Edificacion (CTE DB-SI), Reglamento de Instalaciones Termicas en Edificios (RITE) y Reglamento Electrotecnico de Baja Tension (REBT)— obliga a mantener cada contador inspeccionable sin obras, con una trampilla de registro que cumpla resistencia al fuego, hermeticidad y accesibilidad. Esta guia recoge las medidas, materiales y certificaciones que aplican a los tres contadores en un mismo techo de pladur o tabique de yeso, con datos verificables de fabricantes espanoles y europeos.
En Madrid, Barcelona, Valencia o Sevilla, mas del 80 % de las viviendas construidas desde 2007 alojan los tres contadores en un armario o falso techo registrable. Cuando el instalador o el inspector de la companya no puede acceder, la responsabilidad recae sobre el propietario: corte de suministro, sancion administrativa o, en el peor caso, retirada de la pastilla de gas. Una trampilla correctamente dimensionada y certificada evita el conflicto.
1. Marco normativo: que exige la ley en Espana
Los tres contadores comparten un denominador comun —deben ser accesibles, visibles e inspeccionables— pero cada suministro impone su propia regla.
1.1 Gas natural y GLP: ITC-ICG 07 y UNE 60670
La instalacion receptora de gas natural se rige por el Reglamento Tecnico de Distribucion y Utilizacion de Combustibles Gaseosos (RD 919/2006) y la norma UNE 60670. El armario o nicho del contador debe ventilarse permanentemente y, cuando esta alojado en un falso techo, requiere una trampilla con resistencia al fuego minima EI30 segun CTE DB-SI 1, mas hermeticidad al humo conforme UNE-EN 13501-1. La compania distribuidora (Nedgia, Madrilena Red de Gas, Redexis) puede precintar el contador si el acceso no cumple.
1.2 Agua potable: CTE DB-HS 4 y UNE-EN 806
El contador divisionario o general de agua se ubica en un armario o trampilla registrable, segun el CTE DB-HS 4 (Suministro de Agua) y la UNE-EN 806. No exige resistencia al fuego, pero si impermeabilidad y accesibilidad en menos de 60 segundos. Una trampilla IP44 —resistente a humedad— es la recomendacion estandar para banyos compartidos o cuartos humedos.
1.3 Electricidad: REBT ITC-BT-16
El contador electrico responde al REBT (RD 842/2002), instruccion ITC-BT-16. El acceso al modulo de medida debe permitir la lectura sin desmontaje y la trampilla cuenta con cerradura normalizada (UNE 21302) o cierre que la distribuidora (Iberdrola, Endesa, Naturgy) acepte. La caja general de proteccion (CGP) o el contador inteligente Cnt-3F requieren al menos 400×400 mm de luz libre.
2. Por que una sola trampilla para los tres contadores no siempre funciona
En reformas urbanas o pisos compactos, instalar una unica trampilla para los tres contadores resulta tentador. La realidad regulatoria lo desaconseja:
- Compatibilidad de materiales: el gas exige hermeticidad al humo (EI30 minimo). El agua aporta condensacion. La electricidad demanda aislamiento dielectrico. Combinar los tres en un mismo hueco multiplica el riesgo de cortocircuito si una junta de agua falla.
- Tamanyo del registro: los tres contadores agrupados elevan la trampilla por encima de 500×500 mm, lo que reduce la rigidez del falso techo de pladur estandar (12,5 mm placa de yeso).
- Mantenimiento independiente: cuando la distribuidora de gas precinta el contador (medida cautelar habitual), bloquea el acceso a los otros dos suministros.
La solucion habitual en proyectos residenciales nuevos —vista en obras de Madrid Norte y Eixample en Barcelona— es agrupar gas + agua en una trampilla cortafuegos EI30 y dejar el contador electrico en una caja independiente.
2.1 Cuando si tiene sentido la trampilla unica
En segundas residencias rurales o trasteros con suministros antiguos, la trampilla unica funciona si:
- El armario de obra esta exterior a la vivienda (caseta de contadores comunitaria).
- Los tres contadores son del mismo titular (no hay terceros con derecho de acceso).
- La trampilla supera EI60 y es metalica, con bisagras ocultas y cerradura UNE 21302.
3. Medidas: que dimension elegir para cada contador
3.1 Contador de gas
| Tipo de contador | Diametro / dimension | Trampilla minima recomendada |
|---|---|---|
| G-4 (4 m³/h) doméstico | 110 x 220 x 220 mm | 300×300 mm |
| G-6 doméstico/comercial pequeño | 250 x 250 x 200 mm | 400×400 mm |
| G-10 comercial | 300 x 300 x 250 mm | 500×500 mm |
La trampilla debe permitir extraer el contador sin desmontar tuberia. El instalador de Nedgia exige holgura lateral minima de 5 cm.
3.2 Contador de agua
| Calibre | Trampilla recomendada |
|---|---|
| DN13 (vivienda) | 200×200 mm o 250×250 mm |
| DN20 (vivienda grande) | 250×250 mm |
| DN25-DN32 (chalet, comunitario) | 300×300 mm |
3.3 Contador electrico
El contador inteligente actual (Cnt-3F monofasico Iberdrola) mide 180x315x110 mm, pero el modulo CGP+CGM con interruptor de control de potencia (ICP) sube a 450×320 mm. La trampilla minima es 400×400 mm, recomendable 500×500 mm si la lectura es manual.
4. Materiales: pladur, metal o aluminio?
4.1 Trampilla en placa de yeso (pladur, Knauf Espana, Plac-O-Glas)
Es la opcion mayoritaria en construccion residencial nueva. Se integra visualmente con el techo de pladur, admite pintura y peso ligero (kg/m² bajo). Limita la resistencia al fuego a EI30 con placa cortafuegos rosa (Pladur GF / Knauf DF). Adecuada para contador de agua o luz, no recomendable para gas sin certificacion EI60.
4.2 Trampilla metalica blanca
Acero lacado al horno RAL 9016 blanco trafico, la opcion estandar para banyos, cocinas o cuartos humedos. Resistente a la humedad, lavable, cierre cuadrado o cilindro UNE 21302. Es la trampilla habitual para contador electrico o contador de agua en techo de cuarto humedo.
4.3 Trampilla cortafuegos certificada (EI30 / EI60 / EI90)
Cuando hay gas, la trampilla cortafuegos EI30 minimo es obligatoria segun CTE DB-SI. Para conductos tecnicos que atraviesan dos sectores de incendio, EI60 o EI90 (UniSpace 60/90). La certificacion debe estar marcada en la propia trampilla con codigo EI y minutos de resistencia.
4.4 Trampilla hermetica (luftdicht)
En viviendas Passivhaus o con ventilacion mecanica de doble flujo (VMC), la trampilla hermetica al aire (categoria 4 segun UNE-EN 12207) evita perdidas energeticas. La gama Alustar AirProof certifica hermeticidad y resistencia al humo EI30 en una sola pieza.
5. Hermeticidad y resistencia al fuego: como leer la ficha tecnica
La ficha tecnica de una trampilla de inspeccion debe declarar al menos:
- Resistencia al fuego: clasificacion EI seguida de los minutos (EI30, EI60, EI90).
- Ensayo: norma UNE-EN 13501-1 + reporte de laboratorio acreditado ENAC.
- Permeabilidad al aire: clase segun UNE-EN 12207 (1 a 4, siendo 4 el mejor).
- Atenuacion acustica: Rw en dB segun UNE-EN ISO 717-1. Recomendable >= 32 dB para uso residencial.
- Estanqueidad al agua: clase segun UNE-EN 12056-1 (relevante en cuartos humedos).
- Carga maxima sobre el marco: kg/m² o kN en el ensayo.
La etiqueta CE y el certificado UNE-EN 102023 (placa de yeso laminado) son obligatorios para que la distribuidora acepte la trampilla en una inspeccion periodica.
5.1 Productos recomendados (3 referencias para contador trio)
Para techos de pladur con contador de gas + agua + luz:
- Trampilla Tempo Eco Star pladur con cerradura cuadradillo — La referencia mas instalada en armarios divisionarios residenciales. Marco integrado en pladur de 12,5 mm, cierre cuadrado UNE 21302 compatible con llaves Nedgia e Iberdrola. Ideal para 300×300 mm o 400×400 mm.
- Trampilla metalica blanca Tempo Softline cerradura cuadradillo — Acero lacado RAL 9016 para cuartos humedos. La eleccion estandar cuando el contador de agua va en techo de banyo y necesita acabado lavable con hermeticidad IP44.
- Trampilla hermetica Alustar AirProof EI30 falso techo — Si la vivienda tiene contador de gas en falso techo, esta trampilla combina EI30 + hermeticidad al aire categoria 4 + resistencia al humo en una sola pieza. La solucion mas segura para combinar gas y aislamiento termico.
6. Como instalar: protocolo paso a paso
6.1 Replanteo
Marque sobre el techo de pladur la posicion del armario de contadores. Compruebe que las acometidas (gas, agua, luz) entran al armario por puntos diferentes y que ninguna tuberia se cruza con el marco.
6.2 Corte de la placa
Use cuchilla o sierra de calar con disco para pladur. La medida de corte es la dimension nominal de la trampilla mas 6-8 mm de holgura perimetral. En placa cortafuegos rosa (GF / DF), evite el polvo en la junta.
6.3 Refuerzo perimetral
Para trampillas superiores a 400×400 mm, anada perfil omega o montante de 48 mm en los cuatro lados. Sin refuerzo el marco flexa y la cerradura desalinea en seis meses.
6.4 Fijacion del marco
Pegado con cinta de papel + perfilado de pasta de juntas en pladur convencional. En cuarto humedo, sellado perimetral con silicona neutra antimoho. En trampilla EI30 / EI60, la junta intumescente del marco no debe ser obstruida por pintura.
6.5 Cerradura y ajuste
Pruebe la apertura tres veces antes de cerrar la junta. Si la puerta roza el marco, ajuste las bisagras milimetricamente. Etiquete por dentro la trampilla con el numero de contador y la fecha de instalacion: la distribuidora lo agradecera en la primera inspeccion.
Preguntas frecuentes
¿Una trampilla de pladur cumple para contador de gas?
Solo si esta certificada EI30 minimo segun UNE-EN 13501-1 y la placa es cortafuegos (Pladur GF / Knauf DF rosa). La trampilla estandar blanca de pladur sin certificacion no se acepta en inspeccion de Nedgia. Solicite siempre la ficha tecnica con el numero de ensayo ENAC.
¿Que medida de trampilla necesito para los tres contadores juntos?
La recomendacion es separar gas + agua de la electricidad. Si los tres comparten armario, calcule 500×500 mm minimo, con refuerzo perimetral de montante 48 mm. Por encima de esa medida pierde rigidez el techo de pladur de 12,5 mm.
¿Cuanto cuesta una trampilla para contadores en Espana?
Para vivienda doméstica el rango habitual es 35-90 EUR trampilla pladur estandar 300×300 mm; 75-180 EUR metalica blanca para cuarto humedo; 140-290 EUR cortafuegos EI30 certificada. Los precios suben con la dimension y la clasificacion EI. Consulte la categoria de inspeccion para ver el rango actual.
¿La distribuidora me puede obligar a cambiar la trampilla?
Si. Tanto Nedgia (gas) como Iberdrola o Endesa (electricidad) pueden exigir el cambio si la trampilla no cumple normativa o si el acceso esta obstruido. El coste recae sobre el titular del suministro. Una sustitucion preventiva antes de la inspeccion periodica evita el conflicto.
¿Cuanto tarda en llegar una trampilla a Madrid o Barcelona?
En el catalogo estandar de inspeccion el plazo de envio es de 3-5 dias laborables a peninsula. Para medidas especiales (sobre 600×600 mm o EI90 certificada) calcule 7-10 dias. Los pedidos antes de las 14:00 entran en la salida del mismo dia.
