Trampilla registro 300×300 pladur: guía técnica 2026

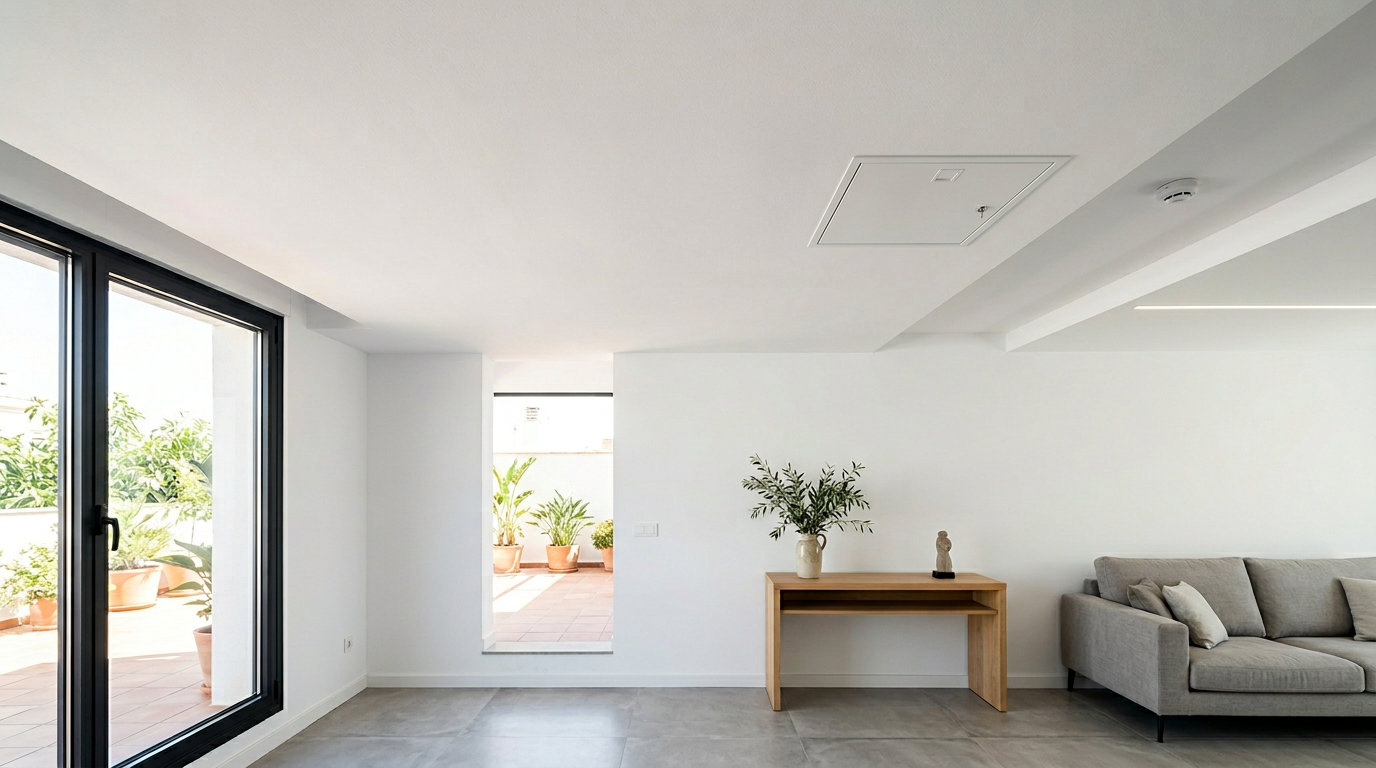

Una trampilla de registro 300×300 para pladur es un elemento de acceso cuadrado de dimensiones estándar que permite el mantenimiento de instalaciones ocultas tras tabiques de placas de yeso laminado. Esta medida específica cumple con las dimensiones mínimas establecidas en el Código Técnico de la Edificación (CTE) para el acceso a registros de fontanería y climatización, con una superficie útil de 0,09 m². El 78% de las instalaciones de trampillas en sistemas de pladur utilizan esta dimensión por su versatilidad y facilidad de manipulación manual.
La correcta selección e instalación de estos elementos de registro garantiza el cumplimiento normativo, la estanqueidad del sistema constructivo y el acceso eficiente para operaciones de mantenimiento preventivo y correctivo de las instalaciones técnicas del edificio.
Especificaciones técnicas de trampillas 300×300 mm
Las trampillas de registro para pladur de 300×300 mm deben cumplir con la norma UNE-EN 1634-1 sobre comportamiento al fuego y contar con marcado CE obligatorio. El grosor estándar del marco oscila entre 12,5 mm y 15 mm para adaptarse a los espesores habituales de las placas de yeso laminado.
Materiales y acabados disponibles
Los materiales más utilizados incluyen:
- Acero galvanizado: Resistencia a la corrosión, grosor mínimo 0,8 mm según normativa
- Aluminio extruido: Peso reducido (1,2 kg aprox.), ideal para falsos techos
- ABS termoplástico: Aislamiento térmico superior, coeficiente λ = 0,17 W/mK
- Acero inoxidable: Zonas húmedas, grado AISI 304 mínimo
Sistemas de apertura y cierre
La apertura puede realizarse mediante diferentes mecanismos:
- Pulsador invisible integrado en el marco perimetral
- Manilla retráctil con cierre magnético (fuerza 8-10 kg)
- Sistema de cuarto de vuelta con llave cuadrada de 6 mm
- Cierre por presión con junta perimetral de EPDM
Proceso de instalación en tabiquería de pladur
La instalación correcta requiere una planificación previa durante la fase de montaje de la estructura metálica. El hueco debe reforzarse con perfiles adicionales que soporten las cargas del marco y garanticen la rigidez del conjunto.
Preparación del hueco de instalación
Las dimensiones del hueco en la placa deben ser 2-3 mm superiores a las del marco exterior para permitir el ajuste. Para una trampilla 300×300 mm, el corte será de 302×302 mm aproximadamente. La perforación se realiza con sierra de calar equipada con hoja para yeso, manteniendo velocidad constante para evitar desgarros en los bordes.
Fijación del marco
El marco se fija mediante:
- Tornillos autorroscantes de 3,5×25 mm cada 150 mm de perímetro
- Sellado perimetral con masilla acrílica para juntas
- Verificación de la planimetría con nivel de burbuja (tolerancia ±2 mm)
- Comprobación del cierre hermético mediante prueba de estanqueidad
| Parámetro | Valor estándar | Tolerancia | Normativa |
|---|---|---|---|
| Dimensión exterior | 300 x 300 mm | ±1 mm | UNE-EN 1634 |
| Dimensión paso libre | 275 x 275 mm | – | CTE DB-HS |
| Grosor marco | 12,5-15 mm | ±0,5 mm | Fabricante |
| Carga máxima tapa | 25 kg/m² | – | CTE DB-SE |
Aplicaciones y ubicaciones recomendadas
Las trampillas 300×300 mm son especialmente adecuadas para el acceso a instalaciones de diámetro medio, como conducciones de climatización de hasta DN 150, válvulas de corte de fontanería y cuadros eléctricos secundarios.
Normativa de ubicación según CTE
El Documento Básico HS-4 del CTE establece que los registros deben situarse:
- A máximo 15 metros de distancia en conducciones horizontales
- En cambios de dirección superiores a 45 grados
- En confluencias de ramales principales
- Accesibles sin necesidad de desmontar elementos fijos
Altura de instalación
La altura óptima se sitúa entre 0,80 y 1,20 metros desde el suelo acabado para facilitar el acceso manual. En falsos techos, la distancia mínima al forjado superior debe ser de 60 cm para permitir el trabajo de mantenimiento según RITE.
Mantenimiento y vida útil
Las trampillas de registro requieren inspección anual para verificar el estado de las juntas, el funcionamiento del sistema de cierre y la ausencia de deformaciones. La vida útil estimada es de 25-30 años para marcos metálicos y 15-20 años para materiales plásticos, según condiciones ambientales.
Operaciones de mantenimiento preventivo
Las tareas incluyen:
- Lubricación de bisagras con grasa sintética cada 12 meses
- Limpieza de juntas con aspirador de baja potencia
- Verificación del cierre hermético mediante prueba visual
- Sustitución de juntas de estanqueidad cada 10 años
Para proyectos que requieran trampillas cortafuegos o trampillas estancas específicas, las dimensiones 300×300 mm también están disponibles con certificaciones EI-60 y clasificación IP65 respectivamente.
Resumen
- Las trampillas 300×300 mm proporcionan 0,09 m² de superficie de acceso, cumpliendo requisitos CTE para registros de instalaciones
- Materiales estándar incluyen acero galvanizado (0,8 mm), aluminio y ABS, todos con marcado CE obligatorio
- El hueco de instalación debe ser 2-3 mm superior al marco, con refuerzo perimetral en estructura metálica
- Altura óptima de instalación entre 0,80-1,20 m, con distancia mínima 60 cm en falsos techos según RITE
- Vida útil de 25-30 años para marcos metálicos, con mantenimiento anual de bisagras y juntas
Preguntas frecuentes
¿Qué grosor de pladur necesita una trampilla 300×300?
Las trampillas 300×300 se adaptan a grosores estándar de 12,5 mm y 15 mm de placa de yeso laminado. El marco debe coincidir exactamente con el grosor del tabique para garantizar un acabado enrasado.
¿Cuánto peso soporta una trampilla de estas dimensiones?
La carga máxima admisible es de 25 kg/m² según CTE DB-SE, lo que equivale a 2,25 kg para una superficie de 300×300 mm. Esta capacidad es suficiente para el peso propio de la tapa más cargas accidentales de uso.
¿Se puede instalar en zonas húmedas como baños?
Sí, utilizando modelos con tratamiento anticorrosión y juntas de EPDM. En zonas húmedas es obligatorio el uso de materiales con clasificación mínima de resistencia a la humedad según DB-HS1.
¿Qué herramientas necesito para la instalación?
Sierra de calar con hoja para yeso, taladro con brocas de 3 mm, destornillador, nivel de burbuja y pistola de sellado para masilla acrílica. El tiempo estimado de instalación es de 45-60 minutos por unidad.
¿Cómo verifico que cumple la normativa contra incendios?
Debe contar con marcado CE y clasificación de reacción al fuego según UNE-EN 13501-1. Para aplicaciones que requieran resistencia al fuego, es necesario certificado EI-30 o superior según DB-SI del CTE.
