Trampilla de Registro 20×20 Techo Pladur: Guia Completa
Trampilla de Registro 20×20 Techo Pladur: Guia Completa

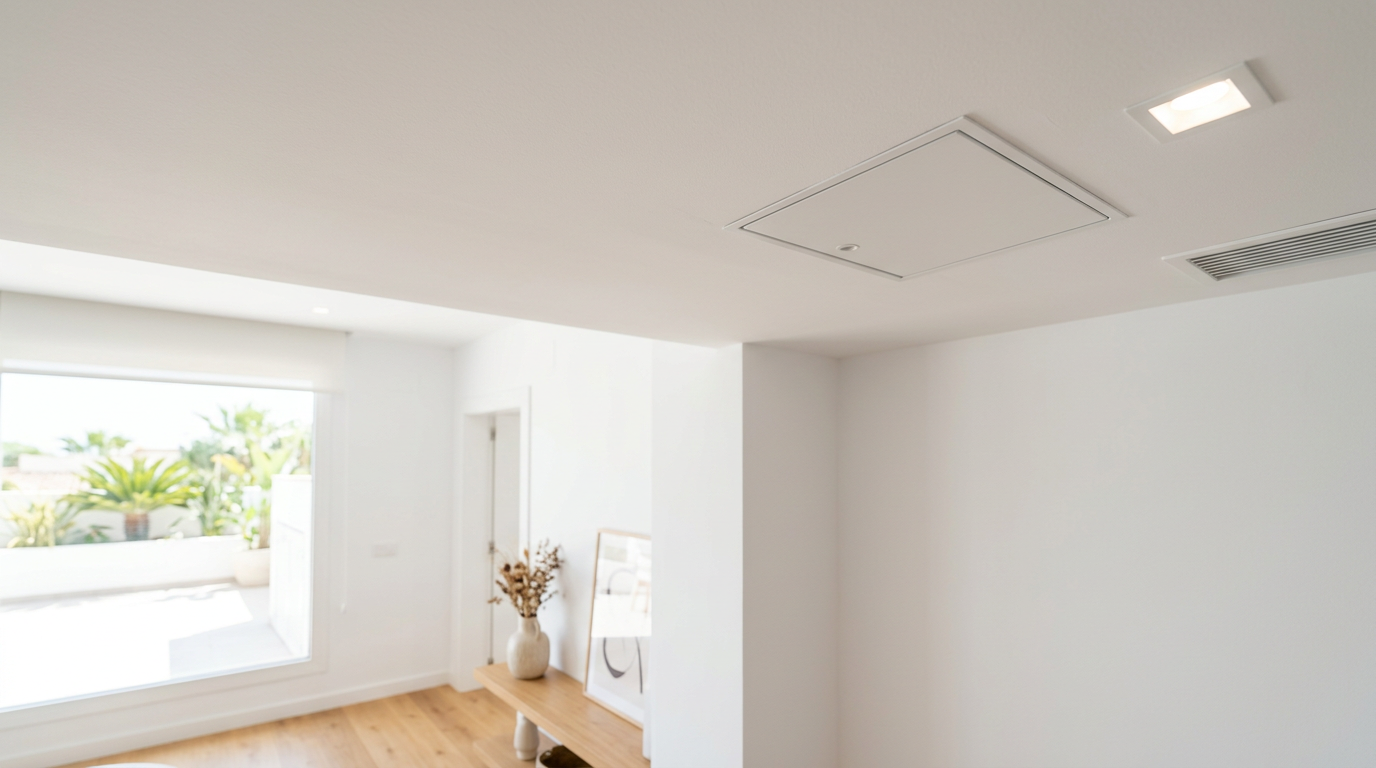

La trampilla de registro 20×20 cm —medida nominal 200×200 mm— es el formato compacto mas frecuente en techos de pladur de viviendas, banyos pequenos y pasillos donde el acceso es puntual: una valvula de corte, un contador divisionario DN13 de agua, un detector de fuga o un empalme electrico de derivacion. Su tamano reducido la convierte en la opcion mas discreta del catalogo, pero exige criterios tecnicos claros para que cumpla Codigo Tecnico de la Edificacion (CTE DB-SI 1), sea hermetica al aire y no comprometa la rigidez del falso techo.
En Madrid, Barcelona, Valencia o Bilbao, mas del 60 % de los pisos reformados desde 2018 incorporan al menos una trampilla 20×20 mm en banyo o pasillo. La placa de yeso laminado —Pladur, Knauf, Plac-O-Glas— admite perfectamente esta apertura sin perdida de inercia estructural si el marco se instala antes del enmasillado. La presente guia recoge medidas reales, materiales certificados y procedimiento de instalacion verificado por instaladores espanoles de la marca Tempo Materiaux.
1. Por que la medida 200×200 mm domina en pladur
La medida 20×20 cm no es casualidad. Responde a una serie de razones tecnicas y comerciales que la convierten en el formato mas vendido del mercado espanol de trampillas para placa de yeso.
1.1 Compatibilidad con el modulo de pladur
La placa de pladur estandar mide 1200×2000 mm o 1200×2500 mm. Una apertura de 200×200 mm representa apenas un 1,7 % de la superficie de la placa: el debilitamiento estructural es minimo y el resto de la placa absorbe sin problemas la carga de un techo continuo. La estructura metalica omega del falso techo, montada con perfiles cada 600 mm, permite alojar el marco 20×20 sin necesidad de refuerzos adicionales.
1.2 Acceso suficiente para el 80 % de las instalaciones residenciales
Los siguientes elementos cabe inspeccionarlos con una trampilla 200×200 mm:
- Llave de corte general de agua DN13 o DN15 (vivienda).
- Contador divisionario de agua DN13 con interruptor.
- Llave de paso de calefaccion individual.
- Caja de derivacion electrica con maximo 6 conexiones.
- Valvula motorizada de zona en suelo radiante.
- Detector de humo o fuga de gas conectado por cable.
Cuando el elemento es mayor —contador electrico, CGP, contador de gas G-6, valvula motorizada DN25— la medida sube a 300×300 mm o 400×400 mm. La trampilla 20×20 no es el formato adecuado para cuadros electricos completos.
1.3 Discrecion estetica
El ojo humano percibe las aperturas pequenas como discontinuidades visuales menores. En techos lisos pintados en RAL 9010 blanco puro, la trampilla 200×200 mm desaparece a 3 m de distancia, sobre todo si elegimos modelos de marco oculto o con tapa de pladur registrable que se pinta junto al resto del techo.
2. Norma aplicable: que pide el CTE para una trampilla 20×20 en pladur
Aunque el formato sea pequeno, la norma no relaja sus exigencias.
2.1 CTE DB-SI: resistencia al fuego
El CTE DB-SI 1 (Propagacion interior) distingue entre trampillas en sectores de incendio independientes y trampillas dentro del mismo sector. Cuando el falso techo de pladur separa dos viviendas o atraviesa un pasillo de evacuacion, la trampilla debe cumplir EI30 minimo, ensayada segun UNE-EN 13501-1 y UNE-EN 1366-1. La clasificacion EI consta de dos numeros: I = aislamiento termico, E = integridad al fuego. EI30 garantiza ambas durante 30 minutos.
2.2 CTE DB-HR: ruido aereo
El CTE DB-HR exige aislamiento acustico minimo de 50 dB entre vivienda y zona comun, 45 dB entre estancias. Una trampilla 20×20 reduce el aislamiento del techo si no esta sellada. La gama Pladur Eco-Star incorpora junta perimetral de neopreno que devuelve la trampilla a Rw >= 32 dB.
2.3 CTE DB-HE: eficiencia energetica
El CTE DB-HE 1 (Limitacion del consumo energetico) afecta a los techos que separan vivienda y zona no climatizada (cubierta, garaje). Una trampilla no hermetica funciona como puente termico. La trampilla certificada con junta EPDM perimetral cumple la clase 4 segun UNE-EN 12207 (permeabilidad al aire), el nivel mas restrictivo.
2.4 CTE DB-HS 4: agua
Cuando la trampilla 200×200 da acceso a una llave de paso o contador de agua, el CTE DB-HS 4 (Suministro de agua) exige acceso rapido (menos de 60 segundos) y hermeticidad frente a humedad. Recomendamos modelos con grado de proteccion IP44 para banyos y cocinas.
3. Materiales: pladur 12,5 mm o placa hidrofuga
La trampilla 20×20 en pladur admite tres composiciones segun el ambiente.
3.1 Pladur estandar 12,5 mm (placa A)
Es la opcion mas extendida en habitaciones secas. Espesor 12,5 mm, densidad nominal 700 kg/m³, peso por unidad de superficie aproximado 8,8 kg/m². No resiste humedad prolongada: en banyo o cocina con vapor, la placa A se hincha y pierde planeidad.
3.2 Pladur hidrofugada (placa H1, color verde)
La placa H1 hidrofuga —Pladur WA, Knauf WR— absorbe menos del 5 % de agua en 2 horas (ensayo UNE-EN 520). Es la opcion correcta para banos, cocinas, lavanderias y locales humedos. Espesor habitual 12,5 mm o 15 mm. La combinacion trampilla 20×20 con marco metalico lacado RAL 9016 y tapa de placa H1 es la solucion para banos de tamano medio.
3.3 Pladur cortafuegos (placa F, color rosa)
La placa F cortafuegos —Pladur GF, Knauf DF— integra fibras de vidrio en el yeso para retrasar la degradacion termica. Ensayada segun UNE 102023 y UNE-EN 520, alcanza EI30 con espesor 15 mm. Cuando la trampilla 20×20 separa sectores de incendio o accede a conducciones de gas, la placa F es obligatoria.
4. Mecanismo de apertura: cuadradillo, click o cilindro
El sistema de cierre define dos atributos clave: la rapidez de acceso y la seguridad frente a manipulacion no autorizada.
4.1 Cierre de cuadradillo (estandar)
El cuadradillo —llave macho cuadrada de 6, 7 u 8 mm— es el sistema mas extendido en trampillas pladur. Bajo coste, abre con llave universal Tempo, resistencia a manipulacion casual. No tiene cierre antirrobo: cualquier persona con la llave cuadrada accede. Recomendado para contador de agua, valvulas, derivaciones electricas en zonas privadas.
4.2 Cierre de click (sin llave)
El cierre de click abre por presion con la mano: empuje suave en el centro de la tapa, esta gira sobre la bisagra oculta y se abre. Cero llave, cero accesorio. Util en cocinas o despensas donde la apertura es frecuente y el contenido no requiere seguridad (filtro de extractor, valvula de gas comunitaria con precintado de la distribuidora).
4.3 Cierre de cilindro (seguridad)
El cilindro —tipo cerradura de mueble, llave dentada o cilindro europeo corto— ofrece seguridad real. Recomendado para acceso a cuadro electrico secundario o caja de comunicaciones (rack mini). Tres puntos clave: el cilindro debe ser de marca conocida (Tesa, Cisa, MCM), la llave registrada y no reproducible y el cuerpo metalico para evitar perforacion. Compatibilidad con normativa UNE 21302 cuando se aplica a contador electrico.
5. Instalacion paso a paso: trampilla 20×20 en techo pladur ya colocado
La instalacion correcta es la diferencia entre una trampilla discreta y funcional y una apertura visible que requiere repaso.
5.1 Marcado y corte
- Localice el elemento a inspeccionar (valvula, contador, caja) sin perforar la placa.
- Marque sobre la placa un cuadrado de 200×200 mm con escuadra metalica y lapiz de mina blanda.
- Compruebe que el marco metalico omega del falso techo no atraviesa la apertura. Si esta presente, desplace el corte 50 mm o solicite refuerzo lateral con perfil C.
- Corte la placa con sierra de calar de hoja fina o cuter rotativo. Velocidad media, presion ligera para no astillar el carton de la placa.
5.2 Colocacion del marco
- Retire el polvo de yeso de los bordes del corte con brocha y aspirador.
- Inserte el marco de la trampilla 20×20 desde el lado inferior. El marco debe quedar enrasado con la cara visible de la placa.
- Asegure el marco con cuatro tornillos rosca-chapa de 3,5×25 mm o, en marcos con bridas, con las propias bridas autocenrantes.
- Verifique aplomado: la tapa debe abrir y cerrar sin friccion con el marco.
5.3 Sellado perimetral
- Aplique masilla de juntas para pladur (Pladur Glasur, Knauf Uniflot) en la junta marco-placa.
- Lije con grano 180 cuando seque (24 horas) y aplique segunda mano si quedan irregularidades.
- Pinte el conjunto con la misma pintura del techo. El marco lacado RAL 9016 admite pintura plastica sin imprimacion.
5.4 Test final
Abra y cierre la trampilla cinco veces. Verifique que la tapa no rasca el marco y que el cierre engrana sin holgura. En cierre de cuadradillo, el giro debe ser de 90 grados; en cierre de click, la presion necesaria es la de un dedo indice.
6. Preguntas frecuentes
¿Cuanto cuesta una trampilla 20×20 pladur en Espana?
El precio neto sin IVA para una trampilla de registro 200×200 mm en techo de pladur oscila entre 22 EUR y 48 EUR segun mecanismo de apertura y placa: cuadradillo basico desde 22 EUR, cierre de click 28 EUR a 35 EUR, cilindro de seguridad 38 EUR a 48 EUR. El IVA general 21 % se anyade en factura. Los proyectos B2B con instalador profesional acceden a descuentos de volumen desde 10 unidades por pedido.
¿Necesito refuerzo metalico extra al instalar una trampilla 20×20?
No, en la mayoria de techos pladur estandar con perfiles cada 600 mm y placa de 12,5 mm o 15 mm. Una apertura 200×200 mm cae siempre entre dos perfiles omega o C sin necesidad de cortar la estructura metalica. Si el corte coincide con un perfil principal —lo cual obliga a interrumpir la rigidez— anyada dos perfiles transversales de refuerzo C46 a cada lado de la trampilla.
¿La trampilla 20×20 cumple CTE DB-SI para gas?
Solo si la placa es F cortafuegos certificada EI30 minimo segun UNE-EN 13501-1 y la trampilla incluye junta intumescente perimetral. Los modelos basicos en placa A estandar no cumplen norma para acceso a contador de gas, ni a conducciones de gas en falso techo. Consulte la ficha tecnica del fabricante: la clasificacion EI debe figurar de forma visible en la propia trampilla y en el certificado del laboratorio acreditado ENAC.
¿Puedo pintar la trampilla 20×20 con el mismo color del techo?
Si. El marco metalico lacado al horno RAL 9016 blanco trafico admite pintura plastica acrilica sin imprimacion previa. La tapa de pladur, si la elige acabada en placa, se pinta junto al resto del techo en una sola mano. Para tapa metalica recomendamos lijado superficial con grano 320 antes de la primera mano. Use rodillo de pelo corto y pintura matt para evitar reflejos diferenciales con el techo continuo.
¿Donde comprar trampillas 20×20 cm pladur con garantia y stock en Espana?
Tempo Materiaux distribuye en Espana a traves de mitrampilla.es con stock permanente de las gamas Eco-Star (pladur), Softline (metalica) y Fire-Star (cortafuegos). Envio a Madrid, Barcelona, Valencia, Sevilla, Bilbao, Malaga y Zaragoza en 24 a 48 horas para pedidos antes de las 14:00 h. Garantia legal 3 anos y soporte tecnico telefonico en castellano.
