Trampilla Pladur Invisible Enrasada: Guía Técnica 2026

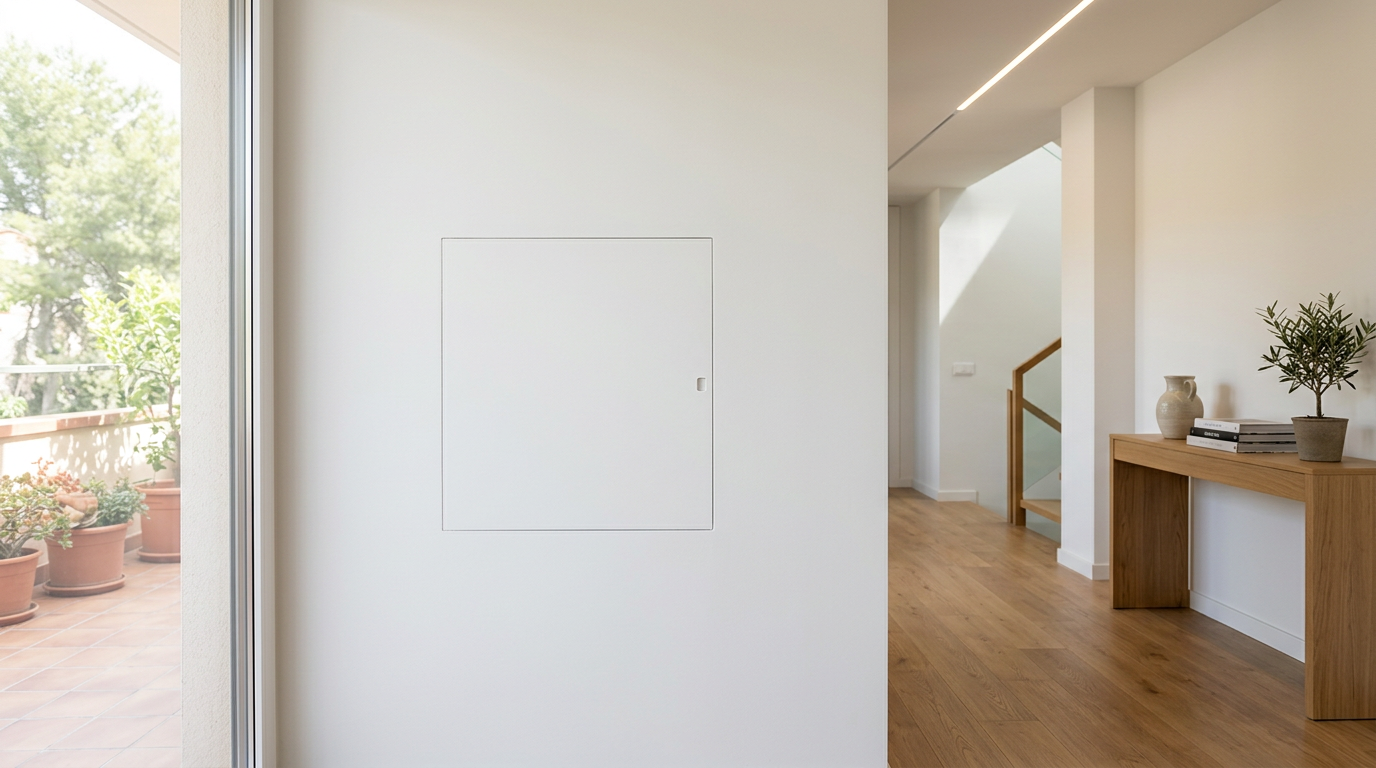

Una trampilla pladur invisible enrasada es un sistema de acceso técnico que se integra completamente en el plano de la superficie de cartón-yeso, permitiendo el mantenimiento de instalaciones ocultas sin comprometer el acabado estético del paramento. Según el CTE DB-HS, estas soluciones deben garantizar la accesibilidad a las instalaciones cumpliendo los requisitos de salubridad y mantenimiento.
Las trampillas enrasadas representan el 40% de las solicitudes en proyectos de vivienda de alta gama y oficinas corporativas, donde la continuidad visual es prioritaria. Esta guía técnica detalla los criterios de selección, instalación y normativa aplicable para garantizar un resultado profesional invisible al ojo humano.
Tipos de trampillas invisibles para pladur
Existen diferentes sistemas de trampillas invisibles según el mecanismo de apertura y el grado de enrase con la superficie del cartón-yeso.
Trampillas magnéticas enrasadas
Las trampillas magnéticas utilizan imanes de neodimio con fuerza de 8-12 kg para el cierre hermético. El marco perimetral se integra en el grosor del pladur (12,5 mm o 15 mm estándar), permitiendo el alicatado o enlucido posterior sin discontinuidades visibles.
- Espesor total: 12,5-25 mm según configuración de tabique
- Resistencia al fuego: EI 60 con certificación UNE-EN 1634-1
- Carga admisible: hasta 40 kg/m² distribuidos
Sistemas push-pull integrados
Los mecanismos push-pull permiten la apertura mediante presión sin elementos sobresalientes. El pestillo interno se activa con una fuerza de 3-5 kg aplicada en el punto de apertura, marcado discretamente en obra.
Trampillas con bisagras ocultas
Las bisagras se alojan completamente en el canto de la hoja, manteniendo el enrase perfecto. Sistemas como Sugatsune o Blum ofrecen apertura hasta 95° con amortiguación hidráulica integrada.
Instalación técnica profesional
La correcta instalación de una trampilla invisible requiere coordinación entre el montador de pladur y el instalador de la trampilla para garantizar tolerancias dimensionales de ±2 mm.
Preparación del hueco estructural
El replanteo debe considerar la modulación estándar del pladur (1200×2600 mm) para minimizar desperdicio. Las dimensiones del hueco bruto deben ser 6 mm superiores a las dimensiones exteriores del marco en cada dirección.
Para trampillas superiores a 600×600 mm en falsos techos, es obligatorio el refuerzo con perfilería C-60 según la norma UNE 102040 IN. El peso propio no debe superar los 25 kg/m² sin refuerzo adicional.
Fijación del marco perimetral
El marco se fija a la perfilería metálica mediante tornillos autotaladrantes 3,5×25 mm cada 200 mm máximo. En tabiques divisorios con aislamiento acústico, se debe garantizar la continuidad del material absorbente alrededor del marco.
- Verificar la planeidad con regla de 2 metros (tolerancia ±2 mm)
- Aplicar sellante acrílico en el perímetro de contacto
- Atornillar el marco verificando la escuadra con medición diagonal
- Comprobar el funcionamiento antes del acabado superficial
Tratamiento de juntas y acabados
Las juntas entre el marco y el pladur se tratan con cinta de papel microperforada y pasta de juntas. En acabados alicatados, se utiliza perfil de transición de aluminio o acero inoxidable para absorber dilataciones térmicas.
Normativa y certificaciones aplicables
Las trampillas invisibles para pladur deben cumplir con múltiples normativas según su ubicación y función dentro del edificio.
Resistencia al fuego y marcado CE
Según el CTE DB-SI, las trampillas instaladas en elementos cortafuegos deben mantener la misma resistencia al fuego del elemento atravesado. Las clasificaciones estándar son:
| Ubicación | Resistencia mínima | Norma de ensayo |
|---|---|---|
| Vivienda unifamiliar | Sin requisitos específicos | – |
| Edificio residencial | EI 60 | UNE-EN 1634-1 |
| Uso público/sanitario | EI 90 | UNE-EN 1634-1 |
| Industria/almacén | EI 120 | UNE-EN 1634-1 |
Accesibilidad a instalaciones
El RITE establece que las válvulas, elementos de regulación y puntos de vaciado deben ser accesibles. Las trampillas deben situarse a una altura máxima de 1,70 metros desde el suelo acabado para cumplir con la accesibilidad universal.
Estanqueidad acústica
En tabiques con exigencias acústicas (DnT,w ≥ 50 dB según CTE DB-HR), las trampillas deben incorporar juntas perimetrales de EPDM o neopreno para mantener el aislamiento acústico del conjunto.
Mantenimiento y vida útil
Las trampillas invisibles requieren inspección anual de los mecanismos de cierre y bisagras. Los imanes de neodimio mantienen el 95% de su fuerza magnética después de 20 años en condiciones normales de uso.
Para trampillas de techo en ambientes húmedos, se recomienda tratamiento anticorrosión en elementos metálicos y verificación trimestral de la estanqueidad de juntas.
El coste de mantenimiento preventivo representa el 2-3% del valor inicial de la trampilla durante los primeros 10 años de vida útil. Las trampillas a medida ofrecen mayor durabilidad al adaptarse exactamente a las condiciones específicas de cada instalación.
Resumen
- Las trampillas pladur invisibles se integran completamente en el plano del paramento con tolerancias de ±2 mm y mecanismos magnéticos o push-pull de 3-12 kg de fuerza
- La instalación requiere hueco bruto 6 mm superior al marco, fijación cada 200 mm y coordinación entre montador de pladur e instalador especializado
- Deben cumplir resistencia al fuego EI 60-120 según CTE DB-SI y mantener aislamiento acústico DnT,w ≥ 50 dB en tabiques divisorios
- La normativa RITE exige accesibilidad a instalaciones con altura máxima de 1,70 m y el marcado CE es obligatorio según UNE-EN 1634-1
- El mantenimiento anual de mecanismos y juntas garantiza vida útil superior a 20 años con coste del 2-3% anual sobre la inversión inicial
Preguntas frecuentes
¿Qué grosor de pladur necesito para una trampilla invisible?
Se recomienda pladur de 15 mm mínimo para trampillas invisibles, aunque es compatible con 12,5 mm estándar. El grosor debe coincidir con el espesor del marco perimetral para lograr el enrase perfecto.
¿Cuánto peso soporta una trampilla enrasada en falso techo?
Las trampillas estándar soportan hasta 40 kg/m² distribuidos. Para cargas superiores se requiere refuerzo con perfilería C-60 según UNE 102040 IN y cálculo estructural específico.
¿Se puede alicatar sobre una trampilla invisible de pladur?
Sí, utilizando perfil de transición perimetral de aluminio para absorber dilataciones. El peso del alicatado (15-25 kg/m²) debe considerarse en el cálculo de carga total de la trampilla.
¿Qué mantenimiento necesita una trampilla magnética?
Inspección anual de imanes y bisagras, limpieza semestral de mecanismos y verificación de juntas perimetrales. Los imanes de neodimio mantienen el 95% de fuerza después de 20 años.
¿Es obligatorio el marcado CE en trampillas para pladur?
Sí, según la normativa UNE-EN 1634-1 para trampillas con resistencia al fuego. Además deben cumplir el Reglamento de Productos de Construcción (CPR) cuando atraviesan elementos estructurales o cortafuegos.
