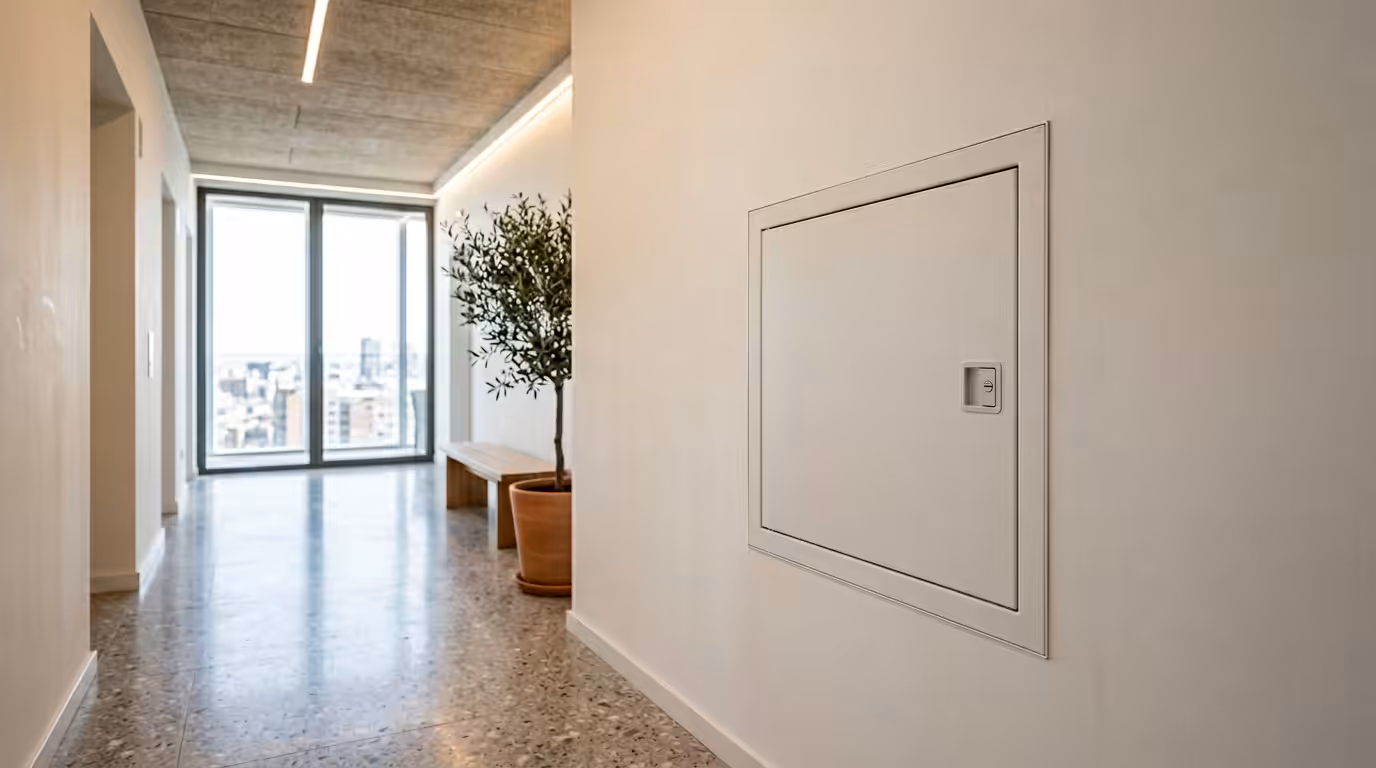

Trampilla EI90 Gran Altura: Obligatoria CTE DB-SI 4
Los edificios de gran altura en Espana (segun CTE DB-SI 4, mas de 28 m de altura de evacuacion) imponen exigencias reforzadas de seguridad contra incendios. Una de las mas relevantes para el instalador y para el proyectista es la trampilla cortafuegos clase EI90 obligatoria en sectorizaciones verticales, horizontales y patinillos tecnicos. La razon es tecnica: en una torre de 30, 40 o 50 metros la columna de aire caliente actua como tiro de chimenea y el tiempo de propagacion del fuego entre plantas se acorta drasticamente. La sectorizacion solo cumple su funcion si todas sus penetraciones (puertas, conductos, registros) resisten al menos 90 minutos en ensayo de horno.
Esta guia recoge el marco normativo del Codigo Tecnico de la Edificacion DB-SI 4, los criterios de eleccion del producto EI90, los casos reales de Torres de Madrid (Castellana, Torrespana, Torres BBVA), Barcelona (Torre Glories) y Valencia (Torre de Francia), y la instalacion completa. Datos verificados por la oficina tecnica de Tempo Materiaux y referencias cruzadas con normas UNE-EN aplicables.
1. Definicion de gran altura segun CTE DB-SI 4
El CTE DB-SI 4 (Instalaciones de proteccion contra incendios) y los anejos del CTE DB-SI definen como gran altura a:
- Edificio cuya altura de evacuacion ascendente sea superior a 28 metros, medida desde el punto mas bajo del recorrido de evacuacion accesible por vehiculos de bomberos hasta el ultimo nivel ocupado habitualmente.
Esa definicion clasifica de inmediato el edificio en regimen reforzado: hidrantes externos cada 100 m, doble escalera protegida, presurizacion de huecos verticales, ascensor de emergencia, comunicacion bidireccional bombero + central, y todas las penetraciones de sectorizacion en EI90 minimo.
1.1 Casos representativos en Espana
- Madrid Cuatro Torres Business Area: Torre Caja Madrid 250 m, Torre Cepsa 248 m, Torre PwC 236 m, Torre Espacio 230 m. Todas certificadas EI90 en sectorizacion vertical de patinillos tecnicos.
- Madrid Torres BBVA Castellana: edificio de oficinas en Paseo de la Castellana, sectorizacion EI120 entre planta tipo y planta tecnica, EI90 en patinillos.
- Barcelona Torre Glories: 144 m, certificacion EI90 en todas las trampillas de las plantas de oficinas.
- Valencia Torre de Francia: residencial 119 m, sectorizacion EI90 en patinillos verticales.
- Bilbao Torre Iberdrola: 165 m, oficinas, EI90 en sectorizacion vertical.
En estos edificios la oficina tecnica del propietario archiva la DoP de cada trampilla instalada como anexo del libro del edificio.
1.2 Por que 28 m es el umbral
El umbral de 28 m corresponde aproximadamente a la altura maxima del lanzador de agua o auto-escala de los Cuerpos de Bomberos en intervencion estandar. Por encima de esa altura el rescate desde el exterior no es viable: la evacuacion debe ser interna por escalera protegida. Eso obliga a que cada planta sea autonoma en terminos de sectorizacion, con resistencia minima EI90 que garantice 90 minutos de operacion segura del recorrido interno.
2. CTE DB-SI 4 y tabla 1.2: requisitos especificos en gran altura
El CTE DB-SI asigna por uso una resistencia EI a paredes y techos. En gran altura, esa asignacion sube un escalon adicional respecto al regimen general.
2.1 Sectorizacion vertical: EI90 obligatorio
La pared del patinillo y del hueco de escalera protegida debe alcanzar EI90 en gran altura segun tabla 2.1. Las trampillas que dan acceso a ese patinillo deben tener la misma clasificacion. Las penetraciones de cables, tuberias y conductos se sellan con sistemas de obturacion certificados EI90 segun UNE-EN 1366-3.
2.2 Sectorizacion horizontal: EI90 entre plantas
El forjado entre plantas en gran altura debe alcanzar EI90 segun CTE DB-SI 1 tabla 1.2. Cualquier penetracion en el forjado (saneamiento, climatizacion, recorrido de cables) requiere sello cortafuegos EI90 y registro EI90 si hay acceso de inspeccion.
2.3 Recintos de instalaciones: EI120 en algunos casos
Los cuartos de calderas comunes en gran altura suben a EI120 minimo segun CTE DB-SI 1 tabla 1.2. La trampilla de acceso al cuarto cumple EI120, no EI90.
2.4 Garaje comun residencial
La separacion entre garaje y vivienda colectiva en gran altura suele exigir EI120 segun CTE DB-SI 1 tabla 1.2 nota 1, con trampillas igualmente EI120.
3. Ensayo UNE-EN 1366-1: que tiene que pasar la trampilla EI90
El laboratorio acreditado ENAC somete la trampilla EI90 a un horno bajo la curva ISO 834. Las condiciones son mas duras que para EI60:
- Temperatura del horno a los 90 minutos: 1006 grados centigrados.
- Tiempo total de ensayo: 95 minutos (margen de 5 minutos sobre la clase declarada).
- Verificaciones simultaneas en cara fria: temperatura media (no supera 140 C) y temperatura puntual (no supera 180 C).
- Estanqueidad a humos verificada con sonda de presion en cara fria.
La trampilla debe mantener integridad y aislamiento sin emision de llama durante los 90 minutos. Cualquier deformacion superior al 1 % de la dimension original o fisura visible invalida el ensayo.
4. Composicion tipica de una trampilla EI90
Una trampilla EI90 certificada combina materiales de alta densidad y resistencia termica.
4.1 Marco
Marco de acero galvanizado de 2 mm de espesor minimo, lacado RAL 9016 o RAL 9010. El marco incorpora rebaje perimetral para alojar la junta intumescente de triple cordon.
4.2 Tapa
Doble panel con relleno de:
- Silicato calcico (Promatec, Promat) de 25 mm de espesor.
- Lana de roca densidad 140 a 160 kg/m3 de 30 a 40 mm de espesor.
- Posibles aditivos de fibra ceramica para aplicaciones especiales.
El espesor total de tapa varia entre 55 y 75 mm segun fabricante. El peso por 600×600 mm alcanza 18 a 28 kg.
4.3 Junta intumescente
Triple cordon perimetral que se expande a partir de 200 grados centigrados y multiplica su volumen por 12 a 15 veces, sellando el paso de humos y llamas.
4.4 Cierre
Cilindro UNE 21302 obligatorio en gran altura para evitar apertura no autorizada. La llave registrada se entrega al administrador del edificio.
4.5 Bisagras o pivotes
Pivotes laterales internos o bisagras ocultas certificadas para mantener integridad tras la deformacion termica del ensayo.
5. Instalacion en patinillo de gran altura
La instalacion de la trampilla EI90 en una torre exige procedimientos estandarizados, documentacion completa y supervision de la oficina tecnica.
5.1 Replanteo y verificacion estructural
- Verifique la composicion de la pared del patinillo: en gran altura suele ser hormigon armado o ladrillo macizo 1 pie con doble placa de yeso especial F.
- Marque el hueco con holgura de 12 a 15 mm por lado.
- Confirme con la oficina tecnica que el corte no afecta a una linea de armado portante del nucleo de la torre.
5.2 Apertura del hueco
- Sierra de disco diamantado con refrigeracion por agua para hormigon.
- Aspirador industrial para eliminar polvo de obra.
- Verifique escuadra con escuadra metalica calibrada.
5.3 Colocacion del marco
- Inserte el marco con cunas tecnicas en las cuatro esquinas.
- Rellene el perimetro con mortero ignifugo certificado EI120 o espuma cortafuegos certificada EI90 segun ETAG 026.
- Atornille las pestanas del marco a la pared con tornillos de acero de 6×80 mm cada 200 mm.
5.4 Verificacion final y documentacion
- Cierre y abra la trampilla cinco veces; el cierre debe engranar sin holgura.
- Verifique que la junta intumescente perimetral triple no presenta cortes, deformaciones ni desprendimientos.
- Archive en el libro del edificio: DoP del producto, acta de instalacion firmada por instalador autorizado, plano de ubicacion con codigo de identificacion de la trampilla, certificado de la masilla o mortero ignifugo aplicado.
6. Mantenimiento reforzado segun RIPCI en gran altura
RD 513/2017 establece la inspeccion anual visual y la revision quinquenal documental como minimo. En gran altura algunas Comunidades Autonomas (Madrid, Cataluna, Valencia, Pais Vasco) recomiendan o exigen:
- Inspeccion semestral del estado de la junta intumescente y el mecanismo de cierre.
- Termografia anual de la pared circundante para detectar puentes termicos no ignifugos.
- Verificacion del archivo de DoP en cada cambio de propiedad o reforma significativa.
La empresa habilitada firma el acta de revision; la oficina tecnica del edificio archiva el documento en el libro del edificio y lo entrega a la inspeccion del seguro decenal.
7. Preguntas frecuentes
A partir de cuantos metros se considera gran altura segun CTE DB-SI 4?
A partir de 28 metros de altura de evacuacion ascendente, medida desde el nivel mas bajo accesible por bomberos hasta el ultimo nivel ocupado habitualmente. Por encima de ese umbral entra regimen reforzado de seguridad y se exige EI90 en sectorizacion vertical de patinillos.
Que pasa si instalo una EI60 donde el CTE pide EI90?
La obra no obtiene certificado fin de obra del arquitecto y el seguro decenal puede rechazar la cobertura por incumplimiento normativo. Una eventual inspeccion de la administracion (bomberos, Comunidad Autonoma) ordena la sustitucion inmediata por EI90 certificada con DoP.
Cuanto mas cuesta una EI90 frente a una EI60?
Aproximadamente un 40 a 60 % mas en producto segun formato. Una trampilla 600×600 mm EI60 ronda 195 a 285 EUR; la equivalente EI90 sube a 285 a 425 EUR. El IVA 21 % se anyade en factura. El sobrecoste se diluye en la inversion total de la obra de gran altura.
Es obligatorio el cilindro de seguridad en EI90?
Si en la practica. La normativa UNE 21302 y la guia de CTE DB-SI 4 recomiendan cilindro registrado para evitar apertura no autorizada. El cuadradillo cumple desde el punto de vista de resistencia al fuego pero deja la trampilla vulnerable a manipulacion en patinillo de uso comun. En gran altura la oficina tecnica del edificio impone cilindro como criterio de seguridad operativa.
Donde comprar trampillas EI90 con DoP y soporte en Espana?
Tempo Materiaux distribuye en mitrampilla.es las gamas UniSpace 60/90 y Fire-Star EI90 con marcado CE, DoP entregada al pedido y stock para proyectos en Madrid, Barcelona, Valencia, Sevilla y Bilbao. Soporte tecnico en castellano y plazos en 24 a 72 horas para volumenes B2B.
